Новинка для инженерных изысканий: карбонитрация буровых инструментов в вакуумной установке

Авторы
Тараканов Александр ИвановичГенеральный директор ООО «Изыскатель»

Предлагаем вниманию читателей журнала «Геинфо» небольшую заметку о результатах очень интересных экспериментов, совместно проведенных тремя специализированными организациями (ООО «Сибстройинвест-М», г. Новосибирск; ООО «Изыскатель», г. Петропавловск-Камчатский; ООО «РПБ», г. Новосибирск) по повышению прочности, защите от коррозии и продлению срока службы буровых инструментов с помощью обработки их поверхностного слоя методом газовой вакуумной карбонитрации (карбонитрирования).



Три специализированные организации (ООО «Сибстройинвест-М», г. Новосибирск; ООО «Изыскатель», г. Петропавловск-Камчатский; ООО «РПБ», г. Новосибирск) провели совместные творческие эксперименты по карбонитрации (карбонитрированию) ниппелей для соединения стальных буровых труб диаметром 127 мм.

Руководство исследованиями осуществляли Ю.А. Мещеряков (директор ООО «Сибстройинвест-М»), А.И. Тараканов (генеральный директор ООО «Изыскатель») и В.А. Фролов (генеральный директор ООО «РПБ»).

Целью указанных экспериментов было определение эффективности используемых при этом технологий химико-термической обработки стальных обсадных труб, резьбовых соединений и других буровых инструментов для повышения прочности данных изделий, защиты их от коррозии, снижения износа и продления срока службы.

Карбонитрация заключается в насыщении поверхностного слоя стали азотом и углеродом при очень высокой температуре. Во время этого процесса атомы углерода и азота диффундируют в структуру металла, создавая твердые компоненты внедрения и повышая тем самым твердость поверхностной зоны стали. То есть на поверхности изделия формируется комплексный защитный слой, который обладает высокими эксплуатационными качествами и антикоррозионными свойствами.

Главное преимущество здесь заключается в возможности производства изделий из недорогих и легко обрабатываемых низкоуглеродистых сталей, поверхности которых путем карбонитрации можно придать свойства, характерные для более дорогих и сложных в обработке марок сталей.

За основу рассматриваемых экспериментов был взят один из передовых методов химико-термической обработки сталей и сплавов – газовое вакуумное карбонитрирование (карбонитрация). В отличие от атмосферных способов, вакуумный метод является более универсальным и контролируемым, гарантирует повышение твердости изделия и фактически исключает брак на данном этапе производства.

Обработка стальных изделий этим методом проводилась в автоматической вакуумной печи с компьютерным управлением и контролем параметров на этапах нагрева, подачи необходимых газов, охлаждении и пр. Проверка всех ключевых параметров обработанных инструментов проводилась в лаборатории с помощью современных технических средств.

Стальные ниппели для соединения обсадных труб, прошедшие вакуумное карбонитрирование, имели гладкий светло-серый поверхностный слой, равномерно и бездефектно упрочненный (рис. 1, 2). После карбонитрации этот слой приобрел очень высокую твердость со стойкими антикоррозионными свойствами.

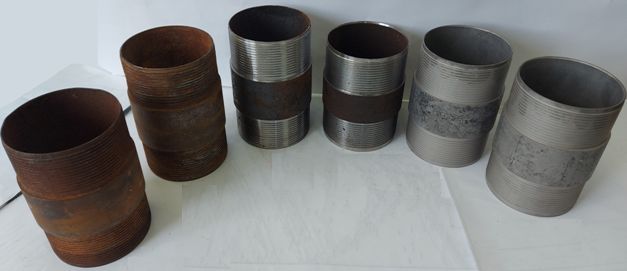

Рис. 1. Опытные образцы ниппелей для соединения обсадных труб, прошедшие газовую вакуумную карбонитрацию, в сопоставлении с необработанными образцами: а – типовые заводские образцы (видно, что эти металлические изделия с резьбой покрыты ржавчиной); б – типовые ниппели со «свеженарезанной» резьбой; в  – карбонитрированные ниппели
Рис. 1. Опытные образцы ниппелей для соединения обсадных труб, прошедшие газовую вакуумную карбонитрацию, в сопоставлении с необработанными образцами: а – типовые заводские образцы (видно, что эти металлические изделия с резьбой покрыты ржавчиной); б – типовые ниппели со «свеженарезанной» резьбой; в  – карбонитрированные ниппели



Рис. 2. Ниппели, прошедшие карбонитрирование. На дальнем плане – вакуумная установка для карбонитрации
Рис. 2. Ниппели, прошедшие карбонитрирование. На дальнем плане – вакуумная установка для карбонитрации



Эксперименты показали, что методом газового вакуумного карбонитрирования действительно целесообразно улучшать поверхность различных буровых инструментов (особенно имеющих резьбовые соединения). Вакуумная карбонитрация многократно повышает рабочий ресурс резьбовых соединений бурильных и обсадных труб, буровых штанг, переводников для бурильных колонн, буровых коронок и др.

Благодаря приданию стойких антикоррозионных свойств поверхности стальных изделий такой метод действительно целесообразно использовать при производстве обсадных труб и других инструментов, используемых при бурении в процессе инженерных изысканий, а также при изготовлении фильтров гидрогеологических скважин (без такой обработки извлекаемые из земли фильтры при демонтаже гидрогеологических скважин бывают буквально «заросшими» ржавчиной – то есть применение вакуумной карбонитрации решает не только эксплуатационные проблемы, но и проблемы санитарного-экологического характера).

Следует ожидать, что использование вакуумной карбонитрации обеспечит переход на качественно новый технологический уровень производства и применения бурового оборудования. Этот метод и другие способы химико-термической обработки поверхности буровых инструментов значительно повысят их надежность и долговечность. Снизятся риски аварийных ситуаций, улучшится качество выполняемых работ, повысятся рентабельность и конкурентоспособность изыскательских компаний, эксплуатирующих такие изделия.

В заключение хотелось бы отметить также следующее. Поскольку эффект от использования карбонитрации изделий из низколегированных сталей значительно более выражен, чем для изделий из низкоуглеродистых сталей, на практике для такой обработки лучше применять именно низколегированные стали. Однако для подтверждения данной концепции необходимы дополнительные испытания карбонитрированных изделий для инженерных изысканий.
