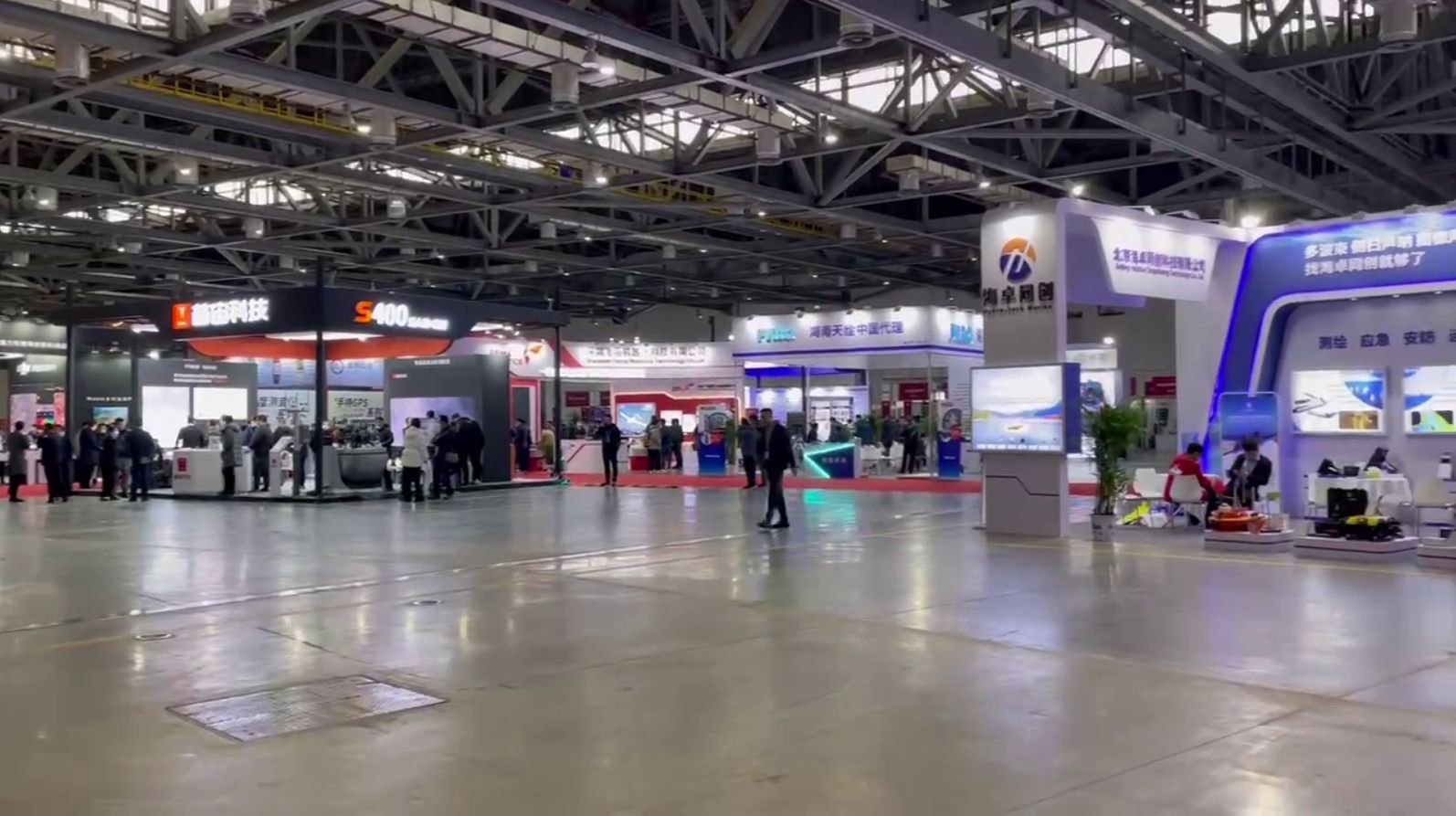

Источник фото: https://t.me/SurveyorRU
Оборудование и технологии

Выставка геодезического оборудования в Нанкине (Китай): впечатления полевых геодезистов

Авторы
Шумихин Игорь ВладимировичВедущий инженер-геодезист ГК «Стройтрансгаз» (ГК «СТГ») и ООО «Дорожно-мостовое управление» (ООО «ДМУ»)

Перед проектно-изыскательскими и строительными компаниями всегда стоит вопрос правильного выбора геодезического оборудования – чтобы оно по максимуму обеспечивало объем и качество работ при минимальных затратах и достаточно быстро окупалось, начиная приносить доход. Сегодня на рынке геодезического оборудования побеждают цифровые технологии. На переднем фронте этого рынка – электронные тахеометры и геодезические GNSS-приемники, работа которых выполняется в режиме реального времени RTK на основе использования глобальных навигационных спутниковых систем (ГНСС, GNSS). Современные геодезические приборы производятся более чем в 50 компаниях мира. Лидерами среди них считаются: Тrimble (США), Leica (Швейцария), ProMark (Германия), Geotonics (Швеция), Sersel (Франция), Topcon (Япония), Sokkia (Япония) и др. Но им уже "наступают на пятки" китайские производители (прежде всего компания South, но и многие другие). Недавно в городе Нанкин проходила Ежегодная китайская выставка геодезических и картографических информационных технологий и оборудования, на которой главным образом были представлены модели, разработанные и произведенные в компаниях Китая. В связи с этим представляем краткий обзор впечатлений полевых геодезистов, посетивших эту выставку.



ВВЕДЕНИЕ



Лет 20–25 назад китайские проектно-изыскательские и строительные организации приобретали для геодезических измерений оборудование из других стран, например очень дорогие на то время электронные тахеометры производства японской корпорации Topcon. Теперь эти тахеометры значительно подешевели – и их в состоянии купить даже небогатые компании. Современные электронные тахеометры швейцарской компании Leica Geosystems или американской компании Trimble до сих пор стоят очень дорого, но отличаются высоким качеством и удобством в работе, поэтому многие более обеспеченные компании до сих пор их приобретают и используют для геодезических измерений. То же можно было бы сказать и о другом геодезическом оборудовании из США, европейских стран и Японии.

И все же, глядя на изобилие, которое было недавно представлено на Ежегодной китайской выставке геодезических и картографических информационных технологий и оборудования, проходившей на этот раз в городе Нанкин, геодезисты, представлявшие различные проектно-изыскательские и строительные организации, задавались вопросом выбора между оборудованием из указанных стран и приборами китайских производителей. Китайские электронные тахеометры и GNSS-приемники RTK сделали огромный шаг вперед: они стали меньше, легче, надежнее и при этом остались достаточно простыми в эксплуатации. Более того, из-за появления на мировом рынке китайских брендов в рассматриваемой отрасли зарубежные бренды намного подешевели.



О НЕКОТОРЫХ МОДЕЛЯХ ТАХЕОМЕТРОВ, ЗАИНТЕРЕСОВАВШИХ ГЕОДЕЗИСТОВ НА ВЫСТАВКЕ



Tахеометр South NTS 591R10 (Китай)

Основные параметры и особенности:

  • точность угловых измерений: 1";
  • точность измерения расстояний: 1 мм + 1 ppm;
  • дальность автоматического распознавания цели: 1200 м;
  • дальность измерения расстояний без призмы: до 1000 м;
  • скорость вращения: 50 град./с (как и у Leica TS16);
  • установлена программа измерений/регулировки;
  • поддержка САПР;
  • операционная система: Android;
  • имеется такая опция, как система измерений параметров тоннеля;
  • стандартные для всех приборов настройки.



Основные преимущества:

  • разумный дизайн прибора;
  • отличный дизайн меню, что очень важно для быстрого поиска нужной функции;
  • легкость обучения работе на этом приборе;
  • намного больше функций по сравнению, например, с тахеометром Zhongwei ZOOM75 , также представленным на этой выставке.



Основной минус:

  • при случайном прикосновении к сенсорному экрану прибор может начать выдавать ошибки, поэтому, например при сильном дожде, было бы разумнее пользоваться обычными кнопками, а не сенсорным экраном (представители фирмы South приняли эту претензию и пообещали создать группу экспертов по техническим связям с общественностью, учесть сообщения об ошибках, сделать выводы и доработать прибор и его программное обеспечение).



Тахеометр Zhongwei ZOOM75 (Китай)

Основные параметры:

  • точность угловых измерений: 1";
  • точность измерения расстояний: 1 мм + 1,5 ppm;
  • дальность автоматического распознавания цели: 1000 м;
  • дальность измерения расстояний без призмы: до 1000 м;
  • скорость вращения: 50 град./с (как и у швейцарского прибора Leica TS16, а основные параметры – как у Leica TS15, то есть немного ниже, чем у Leica TS16).



Основные преимущества:

  • удобный импорт данных;
  • удобное физическое распределение кнопок (в основном – как у Leica TS15).



Основной минус:

  • используемая операционная система на основе Windows неудобна, медленна, еще не доработана (программное обеспечение у Leica TS16 и Leica TS15 является более разумным).



Тахеометр Haida ATS-800 (Китай)

Основные параметры:

  • точность угловых измерений: 0,5";
  • точность измерения расстояний: 1 мм + 1 ppm;
  • дальность автоматического распознавания цели: 600 м.



Основные преимущества:

  • простая и понятная система работы с прибором;
  • адекватная цена, соответствующая спросу (если нужен недорогой обычный роботизированный тахеометр с автоматическим распознаванием цели и автоматическим самонаведением без лишних «наворотов», то следует обратить внимание на эту модель).



Основные минусы:

  • нет возможности загрузить для работы больше программ;
  • меню и проч. на экране прибора – в черно-белом варианте.



Тахеометр Suguang RTS-005D (Китай)

Основные параметры и преимущества:

  • точность угловых измерений: 0,5";
  • вращение быстрое, тихое и плавное, по скорости – второе после роботизированных тахеометров Leica серий TS30, TS50, TS60 и лучшее среди китайских роботизированных тахеометров на этой выставке;
  • очевидные преимущества в том, что касается контрольных измерений и контроля деформаций.



Основные недостатки:

  • система работы с прибором не очень разумна;
  • сложность и большие затраты на обучение работе с этим прибором;
  • при ежедневной работе настройка функциональных клавиш очень нерациональна и сложна при запуске, поэтому эта модель нуждается в доработке (с этим согласились представлявшие ее специалисты, добавив, что намерение сделать прибор лучше для удовлетворения пожеланий пользователей у производителя действительно имеется).



Тахеометр Sokkia IX-1201 (Япония)



Основные параметры:

  • точность угловых измерений: 1";
  • точность измерения расстояний с призмой: 1 мм + 2 ppm;
  • дальность автоматического распознавания цели: 1000 м;
  • дальность измерения расстояний без отражателя: до 800 м.



Основные преимущества:

  • стабильная операционная система;
  • удобная настройка меню;
  • несложный запуск измерений;
  • возможность загрузки различного программного обеспечения для измерений;
  • удобная передача данных (экспорт и импорт);
  • надежность и производительность;
  • точность юстировки оптической базы – лучше, чем у тахеометров Leica;
  • скорость вращения – почти на том же уровне, что у Leica TS60;
  • узнаваемость этого бренда уступает только брендам Leica и Topcon (Sokkia IX-1201 является продуктом доработки предыдущей модели Sokkia IX-1001, которую использовали многие геодезисты с 2019 года и которая до сих пор не потеряла свою актуальность).



Основные недостатки:

  • логика настройки автоматического распознавания цели не так хороша, как у тахеометров Leica;
  • высокая стоимость;



НЕМНОГО О БПЛА



Что касается беспилотных летательных аппаратов (БПЛА), или дронов, применяемых в геодезии и картографии для установки аппаратуры, то производящая их китайская компания DJI (SZ DJI Technology Co., Ltd.) уже лидирует в мире. Так, самым компактным и точным в мире дроном для создания карт, работающим на небольших высотах, в последние 4 года был квадрокоптер DJI Phantom 4 RTK. А недавно появился еще более совершенный дрон той же компании – Mavic 3 Enterprise (Mavic 3E, M3E), который был представлен на выставке. Эти высокотехнологичные продукты пользуются большим успехом, и другим брендам их будет очень трудно превзойти, по крайней мере по легкости и дальности полета БПЛА.



НЕМНОГО ОБ RTK



Что касается геодезических GNSS-приемников, работа которых выполняется в режиме реального времени (RTK) на основе использования глобальных навигационных спутниковых систем (ГНСС, GNSS), то на выставке прежде всего бросился в глаза очень маленький (размером с кулак) геодезический GNSS-приемник от китайской компании Alpha, которая является профессиональным производителем полного спектра геодезических инструментов. Заряда данного приемника в режиме ожидания хватит на 16 часов, у него есть профессиональная антенна. Многие посетители выставки интересовались маркой этого прибора. Но рекламной информации о нем было недостаточно. Видимо, у производителя не хватило технического персонала для участия во внедрении данного продукта. Очевидно, такие хорошие и перспективные продукты должны «раскручиваться» и внедряться с участием государства.



НЕМНОГО О РЫНОЧНОЙ КОНКУРЕНЦИИ



Между такими быстро развивающимися приборами, как электронные тахеометры и GNSS-приемники, от разных производителей конкуренция на рынке будет всегда.

Из представленных на выставке роботизированных тахеометров были целые группы, попадавшие в одинаковые ценовые диапазоны, поэтому они, естественно, будут конкурировать между собой. Для геодезистов это хорошо, так как у них будет больше выбора. К тому же цена на приборы в условиях конкуренции будет снижаться.

Успех продаж будет зависеть от рекомендаций, которые дают дилеры, от их понимания особенностей реализуемых моделей, профессионализма по продажам и закупкам. В настоящее время, во всяком случае в Китае, основной проблемой является нехватка профессиональных региональных агентов и межрегиональных дилеров, в результате чего геодезисты, заинтересованные в новых приборах, не всегда получают о них нужную информацию.



ЗАКЛЮЧЕНИЕ



Выставка геодезических информационных технологий и оборудования, недавно проходившая в Нанкине, изменила предубеждение некоторых посетивших ее полевых геодезистов против китайских приборов, оставив у них следующее общее впечатление. Китайские инструменты стали гораздо лучше. И, без сомнения, производители будут продолжать работу по их совершенствованию, в результате чего очень скоро, возможно через пару лет, геодезическое оборудование от китайских компаний станет наиболее популярным в мире.

C точки зрения точности и стабильности работы роботизированные тахеометры китайских брендов Nanfang, Zhonghaida и Suguang в течение пары лет скорее всего очень сильно потеснят на рынке (если не вытеснят) такие бренды, как Leica (Швейцария) и Sokkia (Япония). Уже сегодня, если нужен обычный дешевый тахеометр для мониторинга, можно купить Alpha T, а если есть возможность приобрести более совершенное и, соответственно, более дорогое оборудование, то можно могу купить китайские Nanfang, Suguang или Zhonghaida. Некоторые их недостатки можно преодолеть с помощью профессионализма и опыта пользователя.

Интересно, что при поддержке китайского правительства уже разрабатываются геодезические приборы для съемки поверхности Луны с целью ее последующего освоения. На рассматриваемой выставке даже был небольшой стенд, посвященный космической геодезии, но пока речь там шла только о прототипах будущих приборов.

Основное пожелание посетивших выставку полевых геодезистов в адрес производителей касалось усовершенствования дизайна приборов и их операционных систем, чтобы пользователи не тратили слишком много времени, сил и денег на обучение работе с ними.
