Сложные вопросы применения геофизических методов в ходе инженерно-геологических изысканий

В текущих условиях стремительного увеличения объемов инфраструктурного строительства растёт и потребность в быстром и точном определении характеристик грунтовых массивов, расположенных на площадках будущих сооружений. Традиционные подходы к инженерно-геологическим изысканиям основаны на комплексных решениях, включающих инженерно-геологическое бурение, полевые испытания грунтов и лабораторные испытания образцов грунта. Однако совершенствование геофизических методов заставляет специалистов по инженерно-геологическим изысканиям всё чаще включать их в программы работ. Геофизика ориентирована на косвенное, неразрушающее исследование геологической среды с помощью физических полей (например, сейсмического, электромагнитного, гравитационного), что потенциально уменьшает объёмы дорогостоящего и трудоёмкого инженерно-геологического бурения, позволяя как минимум более акцентированно выбирать места для скважин.

Тем не менее, применение геофизических методов в рамках инженерно-геологических изысканий сопровождается рядом сложных нюансов, связанных как с методическими, так и с организационно-технологическими аспектами. Важнейшая задача при этом – сформировать чёткую связь между геофизическими параметрами (скоростями распространения упругих волн, электрическим сопротивлением, свойствами магнитного поля и пр.) и инженерно-геологическими характеристиками грунтов (прочность, влажность, пористость). И это – помимо определения структуры геологической среды по полученному геофизическому разрезу. Ошибки в трактовке корреляционных связей геофизических параметров и физико-механических свойств грунтов могут приводить к критическим погрешностям при оценке несущей способности оснований, устойчивости склонов, прогнозировании осадок зданий и сооружений.

Выбор методики

Одна из ключевых методических проблем состоит в выборе правильной методики или – чаще всего – комплекса геофизических методов для решения конкретной инженерно-геологической или геотехнической задачи. Существуют, например, методы электрической разведки (ВЭЗ, электроразведка при поляризации), которые ориентированы на получение информации о геоэлектрических свойствах геологической среды, т. е. об электрическом сопротивлении грунтов. Однако полученные при этом данные слабо коррелируют с механическими свойствами, если не дополнить результат информацией сейсморазведочных методов (метода преломлённых волн или метода отражённых волн). Сейсмические методы позволяют уточнить распространение продольных и поперечных волн, выделить границы между слоями с разными скоростями упругих волн, что даёт более надёжную информацию для определения плотности грунтов, их физико-механических свойств, а также потенциальной сейсмической уязвимости. Но даже здесь возникает необходимость учитывать такие факторы, как заглублённые подземные коммуникации, приповерхностные и геологические неоднородности, а также малоконтрастные границы между слоями, искажающие реальные параметры конкретного слоя.

Проблемы интерпретации

Специфика геофизических данных требует аккуратной «калибровки» результатов по материалам инженерно-геологического бурения. Несмотря на то, что сейсмические и электрические методы отличаются относительно большой производительностью в полевых условиях, ключевой этап их применения – это сопоставление с априорными данными и последующая интерпретация. Геофизик-интерпретатор, к примеру, должен сопоставлять теоретические кривые вертикального электрического зондирования, полученные при моделировании геологической среды, с реальными кривыми зондирования, учитывая и возможную анизотропию среды. Анизотропия среды может проявляться в изменении величин одних и тех же геофизических параметров в зависимости от направления, наличия трещиноватости или слоистости в породах. Поэтому важно сопоставить и скорректировать геофизические данные по результатам инженерно-геологических полевых и лабораторных испытаний: определение плотности, модуля деформации, коэффициента пористости и прочих параметров даёт возможность приблизить геофизическую модель среды к реальности (к истинным условиям геологической среды).

Кроме того, существует проблема, связанная с неоднозначностью измеренных величин при проведении полевых работ. В геофизике результат сейсмического профилирования, например, может зависеть от выбранного типа источника волн, системы регистрации, времени суток (если речь идёт об уровне помех), условий возбуждения и регистрации колебаний, наличия обводнения грунтовой толщи. Электроразведка, в свою очередь, очень чувствительна к переходному сопротивлению (заземлению) электродов на границе контакта с грунтом, к обводнению и засоленности грунтовой толщи в точке наблюдения и даже к суточным, недельным, месячным и годовым флуктуациям электрофизических свойств геологической среды. Всё это приводит к тому, что многие полученные геофизические модели обладают неопределённостью и требуют обязательной проверки и неоднократного корректирования.

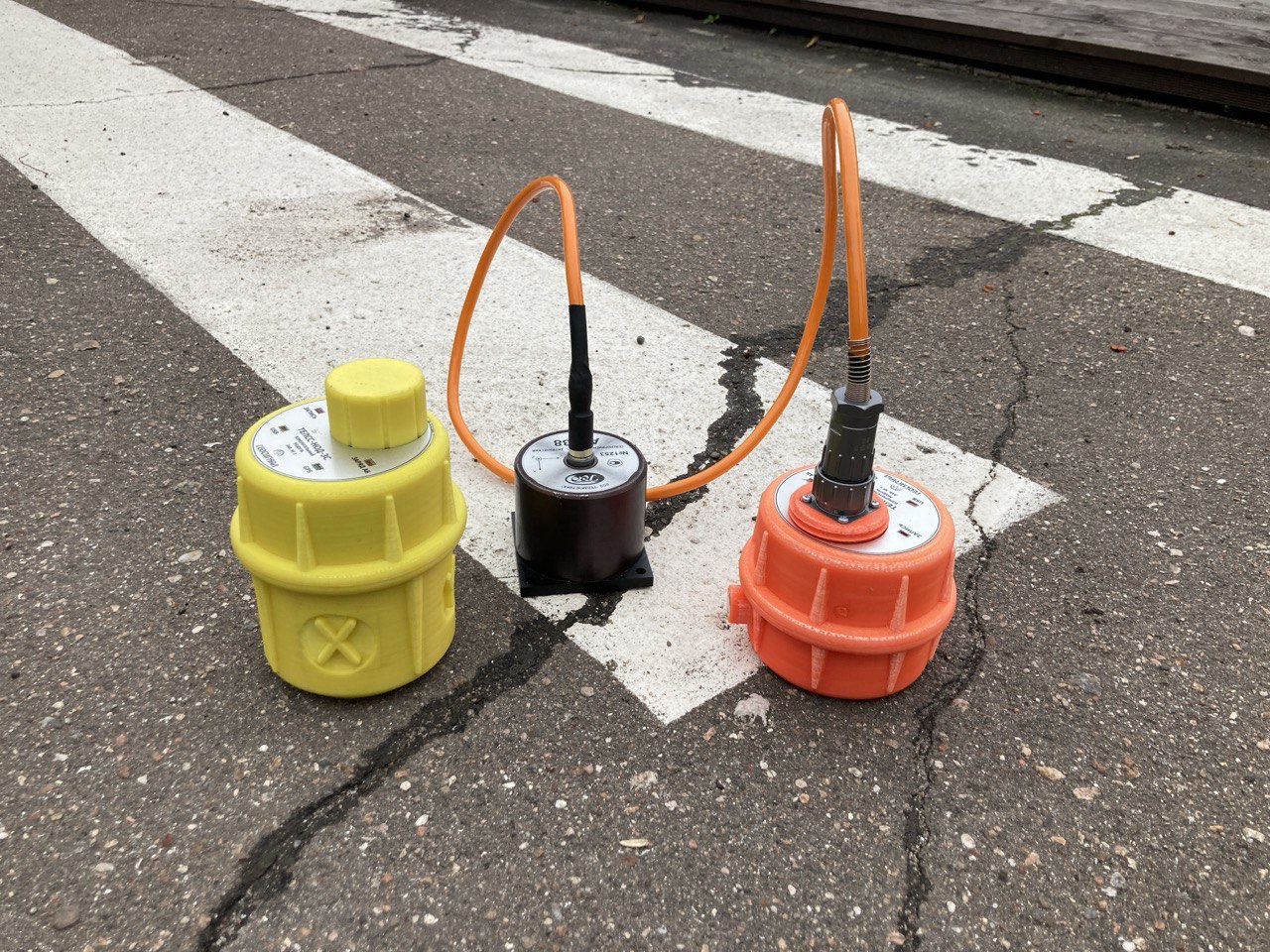

Другим важным аспектом является вопрос глубины исследования. При проектировании фундамента или при оценке устойчивости откосов часто нужны данные только по верхней части грунтовой толщи, на глубинах до первых десятков метров, в то время как на большой глубине слои имеют второстепенное значение. Сейсморазведка может работать в этом диапазоне, но, чтобы получить более детальное распределение скоростей, необходимо тщательно подбирать шаг приемных датчиков, расстояние между источником возбуждения и пунктами наблюдений. Ошибка в проектировании системы наблюдений ведёт к большим искажениям при построении скоростных разрезов. Аналогично, при электроразведке важна правильная расстановка электродов (сетка разносов на точке наблюдения) в зависимости от необходимой глубины и контрастности слоев.

Отдельным пунктом стоит сложность применения георадиолокационного профилирования (ГРЛП). С одной стороны, георадар позволяет с большой детализацией выявлять подповерхностные неоднородности – геометрию залегания слоёв, пустоты в массиве, техногенные включения (фундаменты старых зданий, кабели, трубы). С другой стороны, георадар в большей степени подвержен влиянию электрической проводимости грунта, которая растёт при увеличении влажности или присутствии солей и глин. Высокопроводящие грунты «глушат» сигнал, тем самым существенно ограничивая полезную глубину зондирования. Для инженерной геологии это может быть критично при оценке рисков просадок, карстообразования или локализации подземных конструкций.

Действенным подходом к решению перечисленных проблем выступает совместная интерпретация данных разных методов (т. н. комплексные геофизические исследования) и совместный анализ результатов с учётом инженерно-геологических и гидрогеологических данных. В этой связи всё более актуальным становится применение современных программных комплексов, способных обрабатывать различные типы данных, создавать единую геологическую модель и непрерывно уточнять её на основании результатов дополнительного полевого или лабораторного контроля. Такие системы должны позволять учитывать не только геофизические поля, но и физико-механические параметры для прогноза поведения грунтового массива и выбора оптимальных решений по проектированию фундаментов или укрепляющих мероприятий.

О чем забывает заказчик

К сожалению, миф о простоте интерпретации геофизических данных всё ещё распространен. Нередко заказчики ожидают, что несколько дней съёмки на местности и быстрое построение геофизического разреза в программном продукте смогут заменить комплексные инженерно-геологические и геотехнические изыскания. Это, конечно, не соответствует реальности. Геофизика лишь дополняет, но не отменяет необходимость инженерно-геологического бурения, полевых испытаний грунтов и лабораторного анализа образцов грунта, поскольку «точечные» данные бурения дают референс для «калибровки» геофизических данных при расчёте параметрических разрезов. Без такого «якоря» поток данных легко поддаётся неправильной интерпретации, приводя к недооценке или переоценке георисков.

Помимо этого, при выполнении инженерно-геологических изысканий с применением геофизических методов недопустимо идти на компромиссы в части квалификации исполнителей. Грамотный геофизик должен хорошо понимать основы инженерной геологии, а инженер-геолог – базовые принципы распространения упругих волн и электрического тока в грунтах. Только в этом случае возможно наладить продуктивный диалог и совместное толкование геофизических и геологических данных. Слаженное сотрудничество специалистов смежных направлений является критически важным для объективности и полноты итоговых выводов.

Ошибки и их последствия

Стоит упомянуть и о практических примерах ошибок. Одним из типичных случаев выступает некорректное отождествление в геофизических разрезах линзы более плотного или просадочного грунта. Если не распознать правильную природу аномального сигнала, то итоговый отчёт может привести к неверным рекомендациям по устройству фундамента. Другая распространённая проблема – игнорирование сложного рельефа или техногенных объектов на площадке, которые меняют геометрическое положение приборов и электродов. В результате специалисты получают «скачущие» данные сопротивления или скорости упругих волн, и оператор интерпретации рискует неверно связать их с геологическими неоднородностями, хотя на практике это может являться воздействием техногенных объектов или форм рельефа.

3D-разведка

Наконец, важной вехой в развитии геофизических исследований для инженерно-геологических и геотехнических задач становится всё более широкое применение методов трёхмерных (площадных) исследований, позволяющих формировать объёмную геофизическую модель участка. Однако создание и анализ трёхмерных моделей потребуют ещё больших объёмов полевых измерений, аккуратной привязки координат и сложных алгоритмов построения геофизических визуализаций. Зато при грамотной реализации 3D-подход позволяет выделить сложные объекты – оползневые тела, зоны выветривания, карстовые каверны, зоны фильтрации флюидов – и детально проследить контрасты между слоями. Эти возможности особенно востребованы при проектировании крупных инфраструктурных объектов: мостовых переходов, тоннелей, высотных зданий, плотин, где ошибки обходятся чрезвычайно дорого.

Заключение

Таким образом, грамотное применение геофизических методов в инженерно-геологических и геотехнических изысканиях может значительно повысить точность и эффективность таких исследований, обеспечив целостную картину грунтового массива. Однако для этого требуется комплексный подход, сочетающий в себе надлежащую методическую подготовку, качественное оборудование, многопрофильные команды специалистов, обязательную «калибровку» геофизических показаний и обоснованную интерпретацию полученных данных. Только так можно минимизировать риски неточностей и обеспечить надёжность будущих сооружений, особенно в условиях масштабного строительства и ограниченности времени на проектирование.

В заключение стоит отметить, что развитие отечественных и мировых технологий в изыскательской геофизике даёт широкие возможности для ещё более точного картирования грунтовых условий и выявления потенциальных опасных зон. Но без глубокого понимания физики процессов, корректного получения полевых данных и тщательного сопоставления их с классическими методами инженерной геологии геофизика не сможет заменить комплексный подход инженерно-геологических изысканий. Она должна рассматриваться как мощный инструмент в руках профессионала, позволяющий глубже проникнуть в структуру грунтового массива и создать более надёжные и экономичные решения для строительной индустрии.
