Трехмерный конечноэлементный анализ устойчивости пещерного монастыря Саберееби (Грузия). Часть 2

Авторы
Домей Гизела (Domej Gisela)Факультет наук о Земле и окружающей среде Миланского университета Бикокка (г. Милан, Италия); факультет гидрогеологии и инженерной геологии, факультет химии и наук о Земле Вильнюсского университета (г. Вильнюс, Литва)
Превитали Марко (Previtali Marco)Факультет естественных наук и инженерии Университета Данди, г. Данди, Великобритания
Кастелланса Риккардо (Castellanza Riccardo)Факультет наук о Земле и окружающей среде Миланского университета Бикокка, г. Милан, Италия
Спиццикино Даниэле (Spizzichino Daniele)Итальянский институт охраны и исследований окружающей среды Геологической службы Италии, г. Рим, Италия
Кроста Джованни (Crosta Giovanni)Факультет наук о Земле и окружающей среде Миланского университета Бикокка, г. Милан, Италия
Вилла Альберто (Villa Alberto)Факультет наук о Земле и окружающей среде Миланского университета Бикокка, г. Милан, Италия
Фузи Николетта (Fusi Nicoletta)Факультет наук о Земле и окружающей среде Миланского университета Бикокка, г. Милан, Италия
Элашвили Михаил (Elashvili Mikheil)Факультет естественных наук и инженерии Государственного университета Ильи, г. Тбилиси, Грузия
Марготини Клаудио (Margottini Claudio)Кафедра ЮНЕСКО по предотвращению и устойчивому управлению гидрогеологическими рисками Флорентийского университета, г. Флоренция, Италия
ООО «МИДАС» / MIDAS ITСпонсор «ГеоИнфо»

Продолжаем знакомить наших читателей с использованием программной продукции южнокорейской компании MIDAS IT, основанной в 2000 году в Сеуле. Программы, разработанные в этой компании, используются в 136 странах мира для моделирования, комплексного проектирования и анализа в области транспортного, геотехнического, промышленного и гражданского строительства и обеспечивают безопасность, эффективность и конкурентоспособность инженерных проектов. В том числе с помощью продуктов MIDAS IT был спроектирован знаменитый небоскреб Бурдж Халифа в Дубае (ОАЭ) и прекрасный трехкилометровый вантовый Русский мост в российском Владивостоке. В 2013 году было открыто российское представительство этой компании – ООО «МИДАС». На территории РФ сейчас представлено три конечноэлементных расчетных комплекса MIDAS IT, адаптированных для соответствия требованиям российских нормативных документов, – midas GTS NX, midas Civil и midas FEA NX. Программа midas GTS NX предназначена для геотехнических расчетов, моделирования и анализа поведения грунтов и их взаимодействий с инженерными конструкциями.

Сегодня представляем вниманию читателей вторую часть немного сокращенного адаптировнного перевода статьи «Трехмерный конечноэлементный анализ устойчивости пещерного монастыря Саберееби (Грузия) с высоким разрешением», которая была опубликована в 2022 году на английском языке в журнале Rock Mechanics and Rock Engineering («Механика горных пород и горное строительство»), выпускаемом международной издательской компанией Springer («Шпрингер»). Авторами указанной статьи являются ученые из Италии, Великобритании и Грузии – Гизела Домей, Марко Превитали, Риккардо Кастелланса, Даниэле Спиццикино, Джованни Кроста, Альберто Вилла, Николетта Фузи, Михаил Элашвили и Клаудио Марготтини.

В данной работе оценивается статическая устойчивость искусственного пещерного монастыря Саберееби к юго-востоку от столицы Грузии Тбилиси. Обрыв (очень крутой склон), в котором были выкопаны эти пещеры с грузинскими православными часовнями, церквями и кельями, сложен пятью слоями слабых осадочных пород, каждый из которых обладает значительным потенциалом разрушения, поэтому перед геологами, инженерами и археологами стоит задача сохранения его устойчивости.

В первой части переведенной статьи, опубликованной недавно в «Геоинфо», рассматривалась стратегия обработки таких данных, как облака точек, полученных с помощью фотограмметрии с дронов, а также данных, полученных в пещерах и за их пределами с применением лазерных сканеров, с превращением их в объекты САПР с высоким разрешением, которые можно использовать для численного моделирования методом конечных элементов в диапазоне от макро- до микромасштабов.

Во второй части рассматриваются четыре серии статических упругопластических конечноэлементных моделей для оценки устойчивости с различными уровнями детализации, каждая из которых фокусируется на определенных геомеханических сценариях, таких как классический оползень из-за чрезмерной нагрузки от вышележащих грунтов, деформация архитектурных элементов из-за концентрации напряжений, реакция материала на выветривание и разрушение опор из-за вертикальной нагрузки. (Отметим, что нумерация рисунков и таблиц продолжит начатую в первой части перевода и она не всегда совпадает с нумерацией в первоисточнике.)

При таком двустороннем подходе исследование, с одной стороны, дает комплексную трехмерную оценку устойчивости пещерного монастыря Саберееби, а с другой стороны, использованная процедура может послужить пилотной схемой, которую в будущем можно будет адаптировать к изучению различных объектов, сочетая неинвазивные и относительно экономичные методы обработки данных, анализа и оценки опасностей и рисков.



СЕРИИ ПОЛУЧЕННЫХ МОДЕЛЕЙ: РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ



Модели на основе теории Мора  Кулона (МК)

Модели на основе теории Мора – Кулона (МК) базировались на чисто упругопластическом поведении материала и охватывали весь обрыв вместе с семью отдельными пещерами и связанными с ними небольшими полостями с целью визуализации крупномасштабных и мелкомасштабных деформаций грунта снаружи и внутри пещер. Но все же эти модели фокусировались на крупномасштабном деформировании и выявлении условий развития классического оползня. На рисунке 14, а показан весь обрыв после оседания под действием силы тяжести. Картина эквивалентных пластических деформаций показывает, что деформации в основном ограничены зонами под выпуклой частью рельефа над обрывом, вмещающим пещеры и, следовательно, являются результатом чрезмерной нагрузки от вышележащего грунта. Кроме того, тенденция к подповерхностному деформированию характеризуется несколько более высокой эквивалентной пластической деформацией.

Этот общий механизм развития оползня становится более очевидным после автоматизированного снижения прочности примерно на 33% применительно к удельному сцеплению и углу внутреннего трения, что имитирует равномерное развитие нарушений в вовлеченном в этот процесс материале (рис. 14, б). (На растягивающее напряжение это не влияет, поскольку для геоматериалов оно часто игнорируется; MIDAS, 2021.) Картина эквивалентных пластических деформаций в этом случае показывает, что деформации имеют более высокие абсолютные значения и демонстрируют механизм развития подповерхностного оползня с небольшой вращательной составляющей, начинающегося на переходе «алевролит – глина» и особенно выраженного под входами в пещеры 2, 3 и 4, а также в зоне выступа грунта между пещерами 6 и 7 (см. рис. 9).



Рис. 14. Зоны концентрированных эквивалентных пластических деформаций, полученные с помощью моделей на основе теории Мора – Кулона, после оседания под действием силы тяжести (а) и после автоматизированного снижения прочности примерно на 33% применительно к удельному сцеплению и углу внутреннего трения (б) (изображения экспортированы из программы midas GTS NX). Результаты показывают формирование механизма развития классического поверхностного оползня с вращательной составляющей преимущественно по слою глины из-за повышенной нагрузки от вышележащего грунта. Максимумы на границах модели, вероятно, являются артефактами. Цветовое кодирование эквивалентной пластической деформации масштабируется автоматически. Цветовое кодирование для общих смещений имеет одинаковые шаги. C – пещера
Рис. 14. Зоны концентрированных эквивалентных пластических деформаций, полученные с помощью моделей на основе теории Мора – Кулона, после оседания под действием силы тяжести (а) и после автоматизированного снижения прочности примерно на 33% применительно к удельному сцеплению и углу внутреннего трения (б) (изображения экспортированы из программы midas GTS NX). Результаты показывают формирование механизма развития классического поверхностного оползня с вращательной составляющей преимущественно по слою глины из-за повышенной нагрузки от вышележащего грунта. Максимумы на границах модели, вероятно, являются артефактами. Цветовое кодирование эквивалентной пластической деформации масштабируется автоматически. Цветовое кодирование для общих смещений имеет одинаковые шаги. C – пещера



Аналогично полные смещения подчеркивают классический механизм развития оползня. Поперечные сечения пещеры 2 показывают преимущественно вертикальное оседание под действием силы тяжести, которое распространяется на более пологое подножие обрыва, тогда как после автоматизированного снижения прочности полное смещение сосредоточивается именно в этой части склона.

Интересно отметить, что подобно гравитационному воздействию от вышележащих грунтов классическое развитие оползня на исследуемом участке, по-видимому, ограничено выпуклой частью территории над обрывом, а соседние зоны меньше подвержены обоим указанным процессам.

Согласно результатам предыдущего полевого исследования (NACHPG, 2019) ожидаются (и частично подтверждаются основными системами трещин, параллельных склону) разрушения, вызванные более глубокими механизмами, такими как развитие классического оползня вращения (см. рис. 9, рис. 15). Причинами могут быть, например, сезонное и чувствительное к влажности набухание глины или уже существующие трещины.



Рис. 15. Трещины, параллельные поверхности обрыва (отмеченные красными штриховыми линиями): у входа и внутри пещеры 2 (а); в пещере 4, где трещина, проходящая через фреску «Спас в силах», контролируется с помощью эксензометра (б); в пещере 4 рядом со следами вандализма (в); в пещере 5 (г). Черные стрелки показывают направления наружу; масштабные соотношения приведены на рисунке 4 (стержни на рисунке «г» – это подпорно-распорная металлическая конструкция. – Ред.)
Рис. 15. Трещины, параллельные поверхности обрыва (отмеченные красными штриховыми линиями): у входа и внутри пещеры 2 (а); в пещере 4, где трещина, проходящая через фреску «Спас в силах», контролируется с помощью эксензометра (б); в пещере 4 рядом со следами вандализма (в); в пещере 5 (г). Черные стрелки показывают направления наружу; масштабные соотношения приведены на рисунке 4 (стержни на рисунке «г» – это подпорно-распорная металлическая конструкция. – Ред.)



Модели на основе теории Мора  Кулона, но с упругим слоем 5 (МК-У5) либо с упругим склоном (МК-Ус)



В моделях, созданных на основе теории Мора – Кулона, но с упругим слоем 5 (МК-У5) было «запрещено» оползнеобразование, поскольку самому нижнему (пятому) слою грунта (глине) приписывалось чисто упругое поведение, что делало виртуально невозможными деформации внутри этого слоя и позволяло проводить анализ деформаций меньшего масштаба внутри пещер и вокруг них.

На модели этой серии были очень похожи модели на основе теории Мора – Кулона, но с упругим склоном (МК-Ус), в которых помимо слоя глины задавались упругими также и верхние четыре слоя (почвы, конгломерата, песчаника и алевролита), окружающие зоны пещер (обведенные черными линиями на рисунке 13), чтобы можно было сосредоточиться на анализе пластических деформаций вокруг пещер и внутри них.

Поскольку результаты для МК-У5 и МК-Ус были очень похожими, обе эти серии моделей в дальнейшем будут обозначаться как МК-У5.

Картины эквивалентных пластических деформаций под действием силы тяжести во всех пяти «блочных» моделях (рис. 16, 17) продемонстрировали особенно уязвимые зоны в районах опорных колонн, тонких стен, дверных проемов, окон, ниш и арок. Обнаруженные таким образом зоны хорошо согласовывались с областями, определенными на основе полевых исследований прошлых лет как критические или склонные к разрушению. Кроме того, было выявлено, что подвержена деформациям и область под входом в пещеру 6, представляющая собой единственную крупномасштабную зону пола, испытывающую эквивалентную пластическую деформацию (см. вторые из горизонтальных триплетов для пещер 5, 6 и 7 на рисунке. 17), – вероятно, в результате отчетливой слабости выступа грунта между пещерами 6 и 7 (см. рис. 9).



Рис. 16. Зоны концентрированных эквивалентных пластических деформаций, происходящих под действием силы тяжести в пещерах 1 и 2. На первом изображении (фотографии, сделанной в 2019 году с дрона) в каждом горизонтальном триплете показан вход со слабыми зонами, выявленными во время полевых исследований 2019 года. На двух остальных изображениях каждого триплета показаны горизонтальный разрез соответствующей пещеры и ее вертикальный разрез по красной пунктирной линии, полученные на основе моделей МК-У5 и МК-Ус и экспортированные из программы midas GTS NX. Цветовое кодирование масштабировалось автоматизировано и является разным для разных пещер; C – пещера; p – опорная колонна
Рис. 16. Зоны концентрированных эквивалентных пластических деформаций, происходящих под действием силы тяжести в пещерах 1 и 2. На первом изображении (фотографии, сделанной в 2019 году с дрона) в каждом горизонтальном триплете показан вход со слабыми зонами, выявленными во время полевых исследований 2019 года. На двух остальных изображениях каждого триплета показаны горизонтальный разрез соответствующей пещеры и ее вертикальный разрез по красной пунктирной линии, полученные на основе моделей МК-У5 и МК-Ус и экспортированные из программы midas GTS NX. Цветовое кодирование масштабировалось автоматизировано и является разным для разных пещер; C – пещера; p – опорная колонна



Рис. 17. Зоны концентрированных эквивалентных пластических деформаций, происходящих под действием силы тяжести в пещерах 3, 4, 5, 6, 7. На первом изображении (фотографии, сделанной в 2019 году с дрона) в каждом горизонтальном триплете показан вход со слабыми зонами, выявленными во время полевых исследований 2019 года. На двух остальных изображениях каждого триплета показаны горизонтальный разрез соответствующей пещеры и ее вертикальный разрез по красной пунктирной линии, полученные на основе моделей МК-У5 и МК-Ус и экспортированные из программы midas GTS NX. Цветовое кодирование масштабировалось автоматизировано и является разным для разных пещер; C – пещера; p – опорная колонна
Рис. 17. Зоны концентрированных эквивалентных пластических деформаций, происходящих под действием силы тяжести в пещерах 3, 4, 5, 6, 7. На первом изображении (фотографии, сделанной в 2019 году с дрона) в каждом горизонтальном триплете показан вход со слабыми зонами, выявленными во время полевых исследований 2019 года. На двух остальных изображениях каждого триплета показаны горизонтальный разрез соответствующей пещеры и ее вертикальный разрез по красной пунктирной линии, полученные на основе моделей МК-У5 и МК-Ус и экспортированные из программы midas GTS NX. Цветовое кодирование масштабировалось автоматизировано и является разным для разных пещер; C – пещера; p – опорная колонна



Подтверждающую картину дает распределение напряжений в пределах всего обрыва в отношении растягивающих и сжимающих напряжений как соответственно наименьшей и наибольшей главных компонент тензора напряжений (рис. 18). Зоны растягивающих напряжений концентрируются в основном над переходом «конгломерат – алевролит» в местах, где своды пещер замыкают пустоты внутри обрыва. Стоит отметить, что растягивающие напряжения кажутся особенно выраженными над входами в пещеры за исключением зоны над входом в пещеру 3, так как недавно с этого места упало несколько крупных обломков, высвободив накопленное напряжение (см. рис. 8). Напряжения сжатия в первую очередь воздействуют на стены, полы и опорные колонны пещер в слоях песка и алевролита. Особо вновь себя проявляет выступ грунта на обрыве между пещерами 6 и 7, который испытывает сильные сжимающие напряжения под действием своей верхней части, включающей слой конгломерата, до самого низа под пещерой 7 в слое глины. Последний факт заслуживает внимания, так как только представление сжимающего напряжения дает информацию о механическом состоянии склона под пещерой 7. В большинстве других моделей эта пещера представлена не очень хорошо, поскольку она расположена внутри слоя глины и поэтому ее поведение считается в основном упругим, то есть недеформируемым (см. рис. 17, второе изображение в каждом горизонтальном триплете для  пещер 5, 6 и 7). Напряжения растяжения и сжатия, полученные для «блочных» моделей, показаны на рисунке 19.

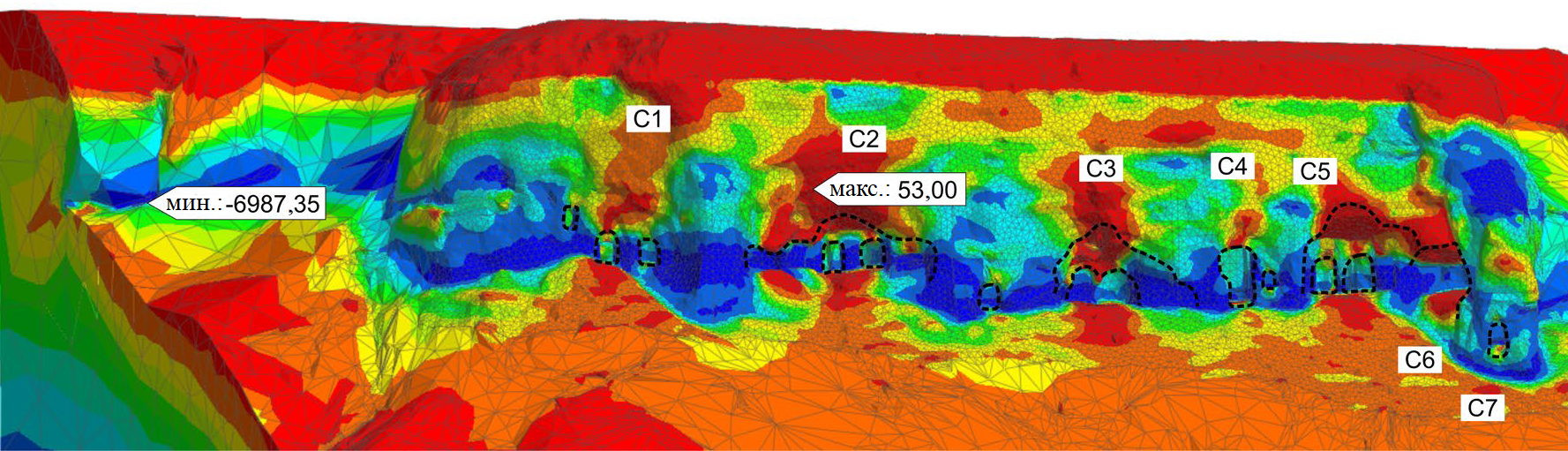

Рис. 18. Зоны концентрированных растягивающих напряжений (как наименьших главных компонент тензоров напряжений), представленные в программе midas GTS NX положительными значениями (а), и зоны концентрированных сжимающих напряжений (как наибольших главных компонент тензоров напряжений), представленные в midas GTS NX отрицательными значениями (б). Цветовое кодирование масштабировалось автоматизировано. Изображения экспортированы из midas GTS NX. Эти результаты получены на основе моделей МК-У5 после оседания под действием силы тяжести. Они показывают высокие растягивающие напряжения в зонах сводов пещер, в то время как сжимающие напряжения действуют, в частности, на стены, полы и опорные колонны пещер. C – пещера
Рис. 18. Зоны концентрированных растягивающих напряжений (как наименьших главных компонент тензоров напряжений), представленные в программе midas GTS NX положительными значениями (а), и зоны концентрированных сжимающих напряжений (как наибольших главных компонент тензоров напряжений), представленные в midas GTS NX отрицательными значениями (б). Цветовое кодирование масштабировалось автоматизировано. Изображения экспортированы из midas GTS NX. Эти результаты получены на основе моделей МК-У5 после оседания под действием силы тяжести. Они показывают высокие растягивающие напряжения в зонах сводов пещер, в то время как сжимающие напряжения действуют, в частности, на стены, полы и опорные колонны пещер. C – пещера



Рис. 19. Зоны концентрированных растягивающих напряжений (как наименьших главных компонент тензоров напряжений), показанные в программе midas GTS NX положительными значениями (см. левые изображения для каждой пещеры), и зоны концентрированных сжимающих напряжений (как наибольших главных компонент тензоров напряжений), показанные в midas GTS NX отрицательными значениями (см. правые изображения для каждой пещеры). Изображения экспортированы из midas GTS NX. Эти результаты получены на основе моделей МК-У5 после оседания под действием силы тяжести. Они показывают высокие растягивающие напряжения в районах сводов пещер, в то время как сжимающие напряжения действуют, в частности, на стены, полы и опорные колонны пещер. Цветовое кодирование имеет одинаковый шаг и является разным для каждой главной составляющей (основной компоненты); p – опорная колонна
Рис. 19. Зоны концентрированных растягивающих напряжений (как наименьших главных компонент тензоров напряжений), показанные в программе midas GTS NX положительными значениями (см. левые изображения для каждой пещеры), и зоны концентрированных сжимающих напряжений (как наибольших главных компонент тензоров напряжений), показанные в midas GTS NX отрицательными значениями (см. правые изображения для каждой пещеры). Изображения экспортированы из midas GTS NX. Эти результаты получены на основе моделей МК-У5 после оседания под действием силы тяжести. Они показывают высокие растягивающие напряжения в районах сводов пещер, в то время как сжимающие напряжения действуют, в частности, на стены, полы и опорные колонны пещер. Цветовое кодирование имеет одинаковый шаг и является разным для каждой главной составляющей (основной компоненты); p – опорная колонна



Модели на основе теории Мора  Кулона, но с упругим слоем 5 и ручным использованием метода снижения прочности (МК-У5-рМСП)

Модели, построенные на основе теории Мора – Кулона, но с упругим слоем 5 и ручным использованием метода снижения прочности (МК-У5-рМСП) (Dawson et al., 1999; Griffiths, Lane, 1999) также охватывали весь обрыв вместе с пятью «блочными» моделями. Но целью был анализ деформаций в зонах мелкомасштабных объектов внутри и вокруг пещер с фокусированием внимания на эффектах выветривания. Ручное уменьшение показателей прочности применялось к удельному сцеплению и растягивающему напряжению за десять одинаковых шагов с уменьшением этих двух параметров на 70% от их первоначальных значений (рис. 20), как предложили Кастелланца и др. (Castellanza et al., 2018) и Чиантия и др. (Ciantia et al., 2018) после испытаний слабых скальных грунтов на выветривание. Угол внутреннего трения был принят постоянным, так как кратковременные процессы выветривания вряд ли оказали бы на него существенное уменьшающее влияние (Ciantia et al., 2015a). Учитывая геологические и геоклиматические условия, авторы приняли лишь кратковременное воздействие экстремальных погодных явлений, а долгосрочные эффекты выветривания, включая постоянное водонасыщение (Ciantia et al. 2015b), в этой серии моделей не учитывались.



Рис. 20. Десять шагов уменьшения удельного сцепления и растягивающего напряжения, использованные в моделях МК-У5-рМСП (Dawson et al., 1999; Griffiths, Lane, 1999). Коэффициент снижения прочности SRF (Strength Reduction Factor) – это, по определению, соотношение между начальной и уменьшенной величиной показателя прочности (MIDAS, 2021)
Рис. 20. Десять шагов уменьшения удельного сцепления и растягивающего напряжения, использованные в моделях МК-У5-рМСП (Dawson et al., 1999; Griffiths, Lane, 1999). Коэффициент снижения прочности SRF (Strength Reduction Factor) – это, по определению, соотношение между начальной и уменьшенной величиной показателя прочности (MIDAS, 2021)



Будучи дальнейшим развитием моделей МК-У5, модели МК-У5-рМСП характеризовались таким же статическим состоянием под действием силы тяжести. Поэтому картина эквивалентных пластических деформаций, показанная на рисунке 21, а, была репрезентативной для обеих серий моделей. Аналогично показанному на рисунках 16 и 17 опорные колонны, тонкие стены, дверные проемы, окна, ниши и арки были идентифицированы как особо уязвимые зоны в результате концентрации растягивающих и сжимающих напряжений, определяемых начальными параметрическими условиями (см. таблицу 3), описывающими огибающую кругов Мора – Кулона (см. рис. 11 и рис. 20 при SRFc=SRFσ=1). Поэтому авторы сравнили эти результаты с итогами ручного уменьшения прочности на 70% (см. рис. 20 при SRFc=SRFσ=3,33, рис. 21, б). Абсолютные значения эквивалентных пластических деформаций в вышеупомянутых уязвимых зонах увеличивались в результате снижения предельной огибающей Мора – Кулона, что было комбинированным следствием уменьшения удельного сцепления и максимально допустимых напряжений вследствие выветривания и концентраций более высоких растягивающих и сжимающих напряжений в уже ослабленных зонах. Уменьшение угла внутреннего трения теоретически также может изменить и опустить ниже огибающую кругов Мора – Кулона, но, как уже упоминалось, в этой серии моделей данный параметр был принят постоянным.



Рис. 21. Зоны концентрированных относительных эквивалентных пластических деформаций на основе моделей МК-У5-рМСП после оседания под действием силы тяжести (а) и после ручного снижения прочности на 70% в отношении удельного сцепления и растягивающего напряжения (б). Цветовое кодирование масштабировалось автоматизировано. Изображения экспортированы из программы midas GTS NX. Результаты показывают, что в данном случае деформации равномерно воздействуют на открытые стены пещер и поэтому могут быть отнесены к горизонтам выветривания преимущественно в песчаниках и алевролитах. Максимумы на границах модели, вероятно, являются артефактами. С – пещера
Рис. 21. Зоны концентрированных относительных эквивалентных пластических деформаций на основе моделей МК-У5-рМСП после оседания под действием силы тяжести (а) и после ручного снижения прочности на 70% в отношении удельного сцепления и растягивающего напряжения (б). Цветовое кодирование масштабировалось автоматизировано. Изображения экспортированы из программы midas GTS NX. Результаты показывают, что в данном случае деформации равномерно воздействуют на открытые стены пещер и поэтому могут быть отнесены к горизонтам выветривания преимущественно в песчаниках и алевролитах. Максимумы на границах модели, вероятно, являются артефактами. С – пещера



Исходя из этого авторы сделали вывод, что такие «неоднородные внутрь» эффекты выветривания (о подобных эффектах для аналогичных пещерных сооружений писали, например, Чиантия и др. – Ciantia et al., 2018) влияют в первую очередь на свободные поверхности и находящиеся под ними зоны в слоях песчаника и алевролита, в которых расположено большинство пещерных пустот и архитектурных деталей и которые по этой причине заслуживают особого внимания при проведении измерений, касающихся сохранности этих археологических памятников.



Упругие модели (У)

Чисто упругие (У) «блочные» модели использовались для оценки режимов напряжений и коэффициентов запаса устойчивости опорных колонн (см. рис. 16, 17, 19, табл. 4). Следует отметить, что подобный архитектурный элемент p2b был соединен со стеной пещеры тонкой грунтовой перемычкой, но он оценивался как самостоятельная опорная колонна и в дальнейшем будет упоминаться как «полуколонна».

Поскольку все модели этой серии были основаны исключительно на упругом поведении всех слоев грунта (см. рис. 13), для них не предусматривалось автоматизированное или ручное снижение прочности.

Оценки коэффициента запаса устойчивости для каждой опорной колонны получали в два этапа. Сначала из моделей «извлекали» средние напряжения (кПа) для поперечного сечения каждой колонны на высоте около 1 м над полом пещеры. Затем использовали формулу Оберта и Дюваля (Obert, Duvall, 1967) для общего коэффициента запаса прочности соответствующей колонны:

где SF – коэффициент запаса устойчивости; σUCS – осевое сжимающее напряжение, полученное путем испытаний на прочность при одноосном сжатии (см. Aµc на рисунке 11 (из первой части перевода, опубликованной ранее. – Ред.)); σmod – среднее осевое напряжение, полученное с помощью численного моделирования.

Величину σUCS для уравнения (1) следует измерять для образцов керна с отношением диаметра к высоте, равным 1. Но, как видно из рисунка 11 (см. часть 1 перевода. – Ред.), соотношение диаметра и высоты образцов A1, A2 и A3 при испытаниях на прочность при одноосном сжатии (UCS) немного отклоняется от единицы, поэтому полученные значения σUCS были скорректированы с использованием следующей формулы (Obert et al., 1960):

где σRUCS – осевое сжимающее напряжение, полученное путем испытаний на одноосное сжатие образца с отношением диаметра d к высоте h, отличным от единицы, но в допустимом диапазоне от 0,5 до 2.

Этот принцип оценки коэффициента запаса устойчивости согласно Оберту и Дювалю (Obert, Duvall, 1967) доказал свою эффективность в процессе сопоставимых подземных исследований при наличии опорных колонн (Castellanza et al., 2018; de Silva, Scotto di Santolo, 2018). Следует отметить, что он аналогичен принципу определения коэффициента снижения прочности SRF (Strength Reduction Factor; см. рис. 19), который использовался для ручного уменьшения прочности в моделях МК-У5-рМСП. Но все-таки эти коэффициенты не следует путать.

Подтверждая интерпретацию картин эквивалентных пластических деформаций (см. рис. 16, 17) и растягивающих и сжимающих напряжений (см. рис. 19), авторы рассматривали опорные колонны 4 и 5 и «полуколонну» p2b как наиболее неустойчивые из-за их ненадежных конструкций и низких запасов прочности (таблица 6). Однако в соответствии с ранжированием площади поперечного сечения и коэффициента запаса устойчивости, видимо, оба параметра влияют друг на друга лишь частично следующим образом:

  • ранжирование колонн по величине поперечного сечения: p5<p2b<p4<p2a<p1<p3;
  • ранжирование колонн по значению коэффициента запаса устойчивости: p2b<p5<p4<p3<p1<p2a.



Таблица 6. Коэффициенты запаса устойчивости для опорных колонн в пещерах 1, 2, 3, 4, 5 (см. рис. 16, 17, 19)



По сравнению с другими архитектурными элементами опорные колонны 4 и 5, а также «полуколонна» p2b тоньше и подвергаются повышенным нагрузкам от вышележащего грунта из-за их довольно изолированного размещения в пределах большего внутреннего пространства. Напротив, колонны 1 и 2а толще и в то же время более однородно окружены объемами грунтов с похожими свойствами, что приводит к более стабильному распределению напряжений внутри данных опорных конструкций. Это многофакторное влияние на коэффициенты запаса устойчивости SF особенно хорошо видно на примере колонны 3, имеющей наибольшую площадь поперечного сечения и наибольший объем окружающих пород, но тем не менее относящейся к опорным элементам с более низкими величинами SF среди всех колонн в изученных пещерах.

Важно учитывать, что абсолютные значения SF зависят от напряжения одноосного сжатия (см. рис. 11 (из первой части перевода, опубликованной ранее. – Ред.)), использованного в уравнении (1) с меньшими одноосными сжимающими напряжениями, приводящими к меньшим величинам SF, и наоборот. Ранжирование относительно коэффициента запаса устойчивости (то есть вероятности разрушения отдельных колонн) остается прежним. При этом абсолютные значения SF ниже единицы теоретически указывают на разрушение шести рассматриваемых опорных колонн. Эти результаты согласуются с соответствующими картинами эквивалентных пластических деформаций (см. рис. 16, 17), но не с тем, что в действительности все эти колонны еще стоят. Данное несоответствие возникает по двум причинам:

1) модели не предполагают наличие трещин внутри колонн и, следовательно, не учитывают перераспределение напряжений из-за частичного снятия напряжений, вызванного возникновением и развитием трещин;

2) испытания на прочность при одноосном сжатии проводились на образцах грунта, собранных из уже упавших обломков, допустимые сжимающие напряжения для которых не обязательно являются репрезентативными для опорных колонн.



Обсуждение, рекомендации и перспективы

Обобщая результаты полевых исследований прошлых лет и работы с различными сериями полученных численных моделей (см. таблицу 4 (в первой части перевода. – Ред.)), авторы более подробно рассмотрели конкретные аспекты, касающиеся условий устойчивости исследованного пещерного монастыря Саберееби. Моделирование с различными целями и в разных масштабах пролило свет на общую устойчивость и вероятность разрушения обрыва, в котором находятся семь отдельных пещер и связанных с ними небольших полостей.

Крупномасштабные модели на основе теории Мора – Кулона (МК) выявили классический механизм оползнеобразования из-за повышенной нагрузки от вышележащих грунтов и систем трещин, параллельных склону, в стенках пещер. Предметом критики в отношении этой серии моделей может быть принятое в них поведение материала согласно модели грунта Мора – Кулона, которая является одним из классических «вариантов первого выбора» для общих нелинейных моделей местности. Существенным недостатком моделей МК является то, что естественная нелинейная реакция материала на приложенные напряжения, например деформационное разупрочнение или деформационное упрочнение, плохо аппроксимируется идеально-упругопластическим поведением материала. Вероятно, более хорошие результаты можно было бы получить, используя другие законы поведения материалов и критерии разрушения грунтовых массивов, например критерий Хука – Брауна (Hoek, Brown, 1980).

Тем не менее на основе доказанного механизма оползнеобразования (см. рис. 14) мерой против неустойчивости более пологого подножия обрыва могла бы послужить комбинация террасовидных геотехнических сооружений, например анкерных креплений и экологичных решений в форме небольших каменных и/или деревянных дамб.

Система дренажных лотков и труб могла бы предотвратить неконтролируемую инфильтрацию, в частности в самый нижний слой грунта, состоящий в основном из глины, что делает его восприимчивым к набуханию (Frodella et al., 2021).

Экологичные решения можно было бы применить и для пешеходных дорожек, чтобы обеспечить безопасный для людей и при этом безвредный для археологических памятников и природы доступ к обрыву.

Мелкомасштабные модели на основе теории Мора – Кулона с упругим слоем 5 (МК-У5) или с упругим склоном (МК-Ус) и чисто упругие (У) фокусировались на устойчивости и потенциале разрушения архитектурных элементов вокруг и внутри пещер и связанных с ними небольших полостей. Они помогли выявить, что особенно уязвимые зоны находятся вокруг опорных колонн, тонких стен, дверных проемов, окон, ниш и арок (см. рис. 16–19). Эти модели показали значительно меньший потенциал разрушения в зонах, где произошло недавнее обрушение колонны или кровли над входом (см. рис. 7, 8 (в первой части перевода. – Ред.)). И напротив, они показали, что неизбежно произойдет обрушение выступа грунта на поверхности обрыва между пещерами 6 и 7 (включая зону под входом в пещеру 6). Анализ коэффициентов запаса прочности показал, что колонны в пещерах 2 («полуколонна» p2b), 4 и 5 скорее всего разрушатся, а колонны в пещерах 1, 2 (колонна p2a) и 3 являются чуть более устойчивыми. В соответствии с установленными приоритетами все эти архитектурные элементы могут быть подвергнуты соответствующим измерениям в целях принятия мер для их поддержки и усиления. Это могли бы быть подпорки и распорки (см. рис. 15, г; рис. 22), анкерные крепления, а также механическое и/или химическое укрепление, например с помощью обработки нанокремнеземом. Предварительно грунты и анкерные конструкции должны быть оценены в разных слоях с помощью бурения и испытаний на выдергивание.



Рис. 22. Подпорно-распорная конструкция у входа в пещеру&nbsp;3, с&nbsp;кровли которого ранее отвалилось несколько крупных обломков (обломок посередине имеет высоту около&nbsp;0,5&nbsp;м)
Рис. 22. Подпорно-распорная конструкция у входа в пещеру 3, с кровли которого ранее отвалилось несколько крупных обломков (обломок посередине имеет высоту около 0,5 м)



Другим очевидным необходимым аспектом сохранения рассматриваемых археологических памятников должен быть строгий запрет на вандализм в виде выцарапывания надписей и рисунков посетителями (см. рис. 15, в), поскольку это ослабляет структуру породы и в конечном итоге приводит к различным формам эрозии.

Крупномасштабные и мелкомасштабные модели на основе теории Мора – Кулона, но с упругим слоем 5 и ручным использованием метода снижения прочности (МК-У5-рМСП) указывают на возможную сильную зависимость от устойчивости и погодных условий. В этой серии моделей (принимающих, что горизонты выветривания являются однородными, то есть что прочность материала неоднородно снижается по всему массиву грунта) предполагается, что зоны с высоким потенциалом разрушения сосредоточены вокруг пещер и связанных с ними небольших полостей в слоях песчаника и алевролита (см. рис. 21). Более хорошие результаты можно было бы получить с помощью численных моделей, использующих градиенты выветривания (рис. 23), которые учитывают воздействие атмосферного воздуха в пещерах и за их пределами, площадь свободной поверхности, типы деградации в зависимости от типа породы, возможные пути инфильтрации воды, а также частоту и интенсивность сильных осадков. В этом контексте можно рассмотреть аспект химических связей между частицами грунта и, на втором этапе, выщелачивание минералов (например, Ciantia et al., 2018). Кроме того, данные, полученные при недавно начатой кинематической оценке трещин, включая результаты измерений экстензометрами in situ (см. рис. 15, б; Frodella et al., 2021), можно было бы включить в усовершенствованные численные модели, поскольку было задокументировано, что имеющиеся системы трещин являются не только параллельными, но и перпендикулярными поверхности склона, а также произвольно ориентированным (NACHPG, 2019). В этом отношении можно рассматривать преобразование континуальной (сплошной) модели в дисконтинуальную (дискретную).



Рис.&nbsp;23. Схематическое изображение влияния выветривания, инфильтрации воды и эрозии на вероятные ретрогрессивные (отступающие внутрь) обрушения над и под входами в пещеры. Результаты моделирования на основе метода конечных элементов (МКЭ) могли&nbsp;бы быть улучшены за счет использования градиента выветривания, а&nbsp;не принятия неоднородных условий выветривания по всему массиву грунта
Рис. 23. Схематическое изображение влияния выветривания, инфильтрации воды и эрозии на вероятные ретрогрессивные (отступающие внутрь) обрушения над и под входами в пещеры. Результаты моделирования на основе метода конечных элементов (МКЭ) могли бы быть улучшены за счет использования градиента выветривания, а не принятия неоднородных условий выветривания по всему массиву грунта



ЗАКЛЮЧЕНИЕ

Перед геологами, инженерами и археологами стоит задача сохранения пещерных монастырей Саберееби (как и других искусственных пещерных комплексов в стране), расположенных примерно в 60 км к юго-востоку от столицы Грузии Тбилиси. Обрыв, в котором были выкопаны помещения одного из этих монастырей Грузинской православной церкви, сложен слоями слабых осадочных пород (снизу вверх: окаменелой глины, слабого песчаника, слабого алевролита, морских конгломератов, тонкого почвенного покрова), которые имеют значительный потенциал разрушения.

В первой части этого исследования была представлена стратегия обработки облаков точек, полученных с помощью фотограмметрии с дронов, а также с помощью лазерных сканеров, установленных внутри исследованных пещер и за их пределами, в объекты САПР с высоким разрешением, которые можно использовать для численного моделирования критических в отношении возможного разрушения зон от макро- до микромасштабов.

Данная стратегия, с одной стороны, помогла выполнить комплексную трехмерную оценку устойчивости исследованного пещерного монастыря Саберееби. С другой стороны, разработанная стратегия должна послужить пилотной схемой, которую в будущем можно будет адаптировать к различным похожим объектам, сочетая неинвазивные и относительно экономичные методы обработки данных, анализа и оценки опасности разрушения.

Во второй части представлено исследование серии статических упругопластических конечноэлементных моделей для оценки устойчивости исследованной части обрыва и пещер внутри него.

Авторы обсудили результаты четырех отдельных серий моделей с разными уровнями детализации, каждая из которых фокусировалась на определенных геомеханических сценариях (развитии классического оползня из-за чрезмерной нагрузки от вышележащих грунтов, деформации архитектурных элементов в результате концентрации напряжений, реакции грунта на атмосферные воздействия, разрушении опорных колонн из-за вертикальной нагрузки).

В целом был сделан вывод, что особо уязвимые места находятся в зонах колонн, тонких стен, дверных проемов, окон, ниш и арок. Также были даны соответствующие рекомендации по сохранению рассмотренных архитектурных памятников и указаны перспективы будущей работы.

Кроме того, было отмечено, что особый интерес может представлять усовершенствование моделей с учетом градиентов выветривания и результатов новых съемок, а также динамические модели, поскольку рассматриваемый регион характеризуется сильной сейсмичностью.

-

Представленная работа была проведена в рамках «Междисциплинарного обследования и мониторинга пещерного комплекса Гареджа, памятника национального значения» при финансировании Национальным управлением по сохранению культурного наследия Грузии, руководстве Государственным университетом Ильи (Грузия) совместно с Итальянским институтом охраны и исследований окружающей среды и при поддержке Миланским  университетом Бикокка (Италия). Данные, использованные в этой работе, были получены совместно и, соответственно, принадлежат всем трем указанным учреждениям.

Эта статья находится в открытом доступе в соответствии с международной лицензией Creative Commons Attribution 4.0 (CC BY 4.0), которая разрешает ее воспроизведение и распространение на любом носителе и в любом формате, использование, перевод и адаптацию при условии указания ссылки на первоисточник и типа  изменений. Финансирование открытого доступа данной статьи было предоставлено Миланским университетом Бикокка (Италия) в рамках соглашения CRUI-CARE.


ИСТОЧНИК ДЛЯ ПЕРЕВОДА

Domej G., Previtali M., Castellanza R., Spizzichino D., Crosta G.B., Villa A., Fusi N., Elashvili M., Margottini C. High-resolution 3D FEM stability analysis of the Sabereebi Cave Monastery, Georgia // Rock Mechanics and Rock Engineering. Springer, 2022. Vol. 55. P. 5139–5162. DOI: doi.org/10.1007/s00603-022-02858-z. URL: link.springer.com/article/10.1007/s00603-022-02858-z.
