Системы защиты от оползней и обвалов. Противокамнепадные барьеры

Системы драпировки склонов. Решения компании Маккаферри


Запросить бесплатную консультацию специалиста

Использование драпировки актуально для ав­тотрасс, дорожное полотно которых расположено вплотную к крутому горному склону. Для этих целей инженеры «Маккаферри» разработали эффектив­ное решение — Стилгрид®.

Данная запатентованная система защиты иде­ально подходит для использования в качестве простой драпировки на высоких обрывистых скалах, крутых склонах или в местах, где высока вероятность камнепадов. Такое решение работает как завеса. Система закрепляется анкерами только по верхней кромке склона и внизу, а ее основная функция — это сбор обломков у подножия склона в «карман».

Стилгрид® — это комбинация стальной про­волочной сетки двойного кручения и высоко­прочных (1770 Н/мм2) стальных тросов в одном, простом в установке, изделии. Тросы диаметрами 8 или 8,2 мм вплетаются в сетку при производ­стве, что позволяет обеспечить лучшее распреде­ление напряжений в верхних продольных тросах и минимальное удлинение всей драпировочной системы.

Стилгрид® сочетает в себе гибкость и простоту монтажа стальной проволочной сетки двойного кручения с высокой прочностью на растяжение, низким удлинением и долговечностью стального троса. Выпускается с различными характеристиками (с сопротивлением растяжению до 180 кН/м и со­противлением удару до 155 кН), что позволяет по­добрать адресное решение как в техническом, так и в коммерческом плане.

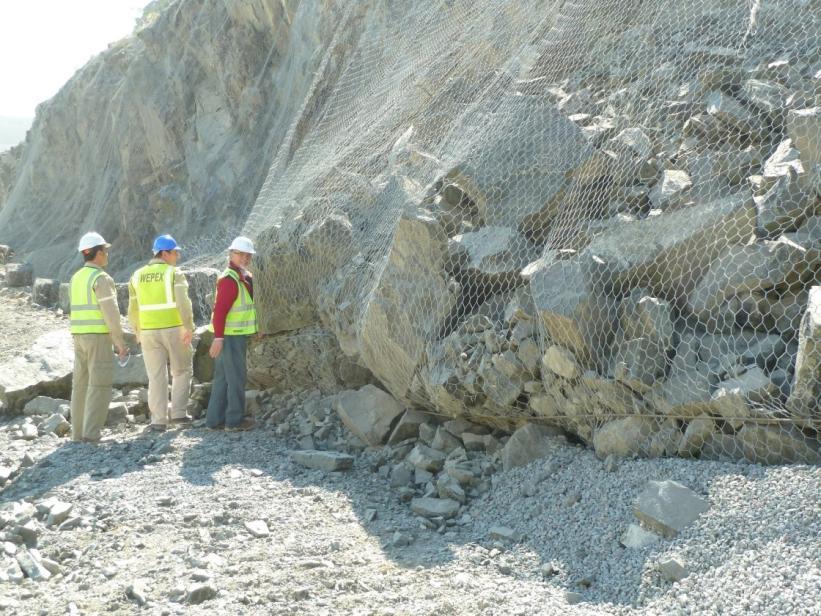

«Карман» с камнями у подножия склона
«Карман» с камнями у подножия склона



Выбор оптимального решения основан на анали­зе условий площадки проекта (геология, рельеф, окружающая среда, условия статической и дина­мической нагрузки) и требований заказчика (срок службы, обслуживание).

Мы производим Стилгрид® с двумя варианта­ми противокоррозионной защиты:

  • Стилгрид® HR: проволока сетки и тросы име­ют плотное цинковое или цинк-алюминиевое по­крытие класса A;
  • Стилгрид® HR-ПВХ: соответствует Стил­грид® HR, но имеет дополнительное сплошное полимерное покрытие сетки и тросов, которое способно долгое время сохранять свои эксплу­атационные характеристики в условиях агрес­сивной внешней среды, например в прибрежной зоне.

Все виды драпировки производятся на за­воде «Маккаферри» в г.Зарайск по ТУ 1275-003-42873191-2013.

Полотна «Стилгрид®»
Полотна «Стилгрид®»
