Инженерная защита территорий

Противокамнепадные драпировки Маккаферри. Разбираемся с аналогами, подделками и альтернативными решениями. Интервью с Татьяной Горбачевой

Авторы
Горбачева Татьяна МихайловнаРуководитель направления «Инженерная защита от опасных геологических процессов», ООО «Габионы Маккаферри СНГ»

Как мы неоднократно рассказывали ранее, у заказчиков очень часто возникают сложности с инженерной защитой их объектов, связанные с применением неподходящих технологий или низкокачественных материалов из-за халатности или банального незнания проектировщиками нюансов такой работы. Ведь не просто так все крупные производители сетчатых защитных систем от камнепадов и лавин тратят огромные суммы на создание технологий, их тестирование, а также на разработку специализированного программного обеспечения для расчетов, моделирования и проектирования. А иногда встречаются и откровенные фальсификации защитных систем, якобы от известного производителя, но о которых он никогда не слышал. И это – очень серьезная проблема.

О том, как с этим бороться, как не допустить применения подделок и все же предотвратить опасные геологические процессы на объектах, требующих инженерной защиты, мы поговорили с руководителем направления «Инженерная защита от опасных геологических процессов» ООО «Габионы Маккаферри СНГ» Татьяной Горбачевой.



Реклама 0+. ООО «Габионы Маккаферри СНГ», ИНН: 7722187777

Erid: LdtCK5tfi

Ред.: Татьяна, у компании Маккаферри есть собственная уникальная технология для защиты склонов от камнепадов система Стилгрид. Расскажите, пожалуйста, в двух словах, как она работает и в чем ее преимущества?

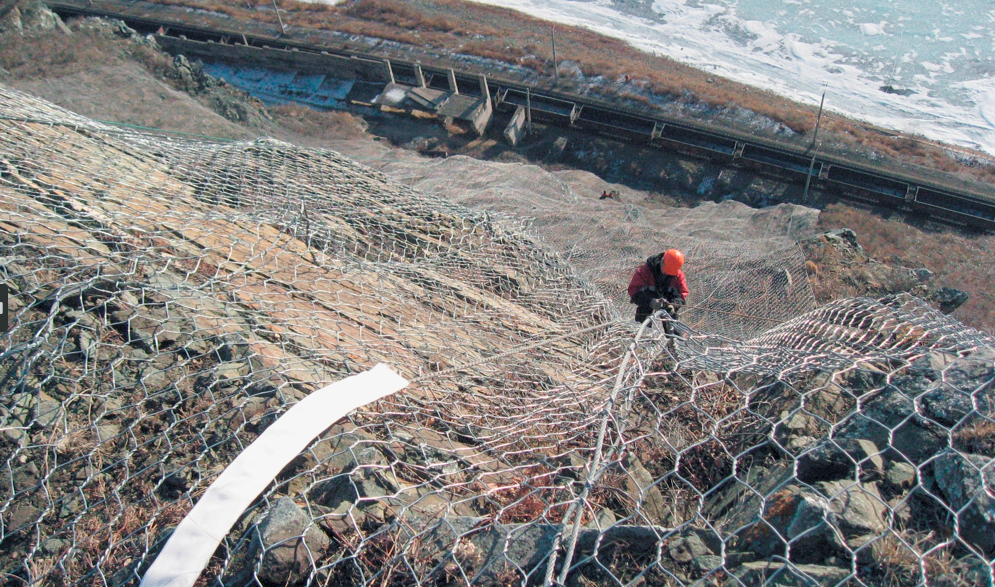

Т.Г.: Стилгрид® – система защиты от камнепадов, которая состоит из сетки двойного кручения с вплетенными в продольном направлении в каждую скрутку стальными тросами. Особенностью и преимуществом систем Стилгрид® является то, что тросы находятся в преднапряженном состоянии и крепко соединены с сеткой в каждой точке соприкосновения. Такая конструкция позволяет максимально эффективно и равномерно распределять возникающие нагрузки и предотвращать растяжение сетки.



Ред.: Расскажите, как работает драпировка при простом закреплении,  только сверху, как завеса? Как происходит распределение нагрузки?

Т.Г.: В нашей драпировке Стилгрид® основную роль играют тросы, поскольку принимают на себя большую часть нагрузки, передавая её в анкера и грунт. Это происходит за счёт интеграции троса в каждую скрутку сетки. В системах, которые состоят только из сетки без тросов, в случае вывала камня или камнепада основная  нагрузка ложится на верхнюю часть полотна, что может привести к разрывам по мере возрастания нагрузки. В системе Стилгрид благодаря интегрированным тросам нагрузка распределяется равномерно по всей длине полотна.





Ред.: Толщина троса и толщина проволоки для сетки всегда одинаковая или может меняться в зависимости от ожидаемой нагрузки?

Т.Г.: Толщина троса и проволоки не меняется. Но система Стилгрид® бывает нескольких моделей, которые отличаются расстоянием между вплетенными тросами. То есть мы добиваемся повышения прочности за счет увеличения числа тросов, приходящихся на единицу ширины полотна сетки. Когда требуется облегченная конструкция, тросы вплетаются только по бокам на расстоянии 3 метра (Стилгрид® МО 300). А в самой прочной конструкции расстояние между тросами составляет всего 30 сантиметров (Стилгрид® HR 30). Таким образом, можно подобрать точное решение в зависимости от конкретных условий объекта, избегая ненужных затрат.





Ред.: Как определяется, в каких условиях какой тип сетки потребуется?

Т.Г.: Для каждого конкретного случая  производится индивидуальный расчет. Для этого мы предлагаем применять разработанное нами программное обеспечение MACRO Studio, но также возможно использовать и другие расчетные модели для нагрузок и воздействий. В нашем ПО применяется вероятностная модель с учетом всех местных особенностей, определяемых строением склона – породным составом, трещиноватостью, морфологией.





Ред.: В каких случаях рационально применять систему Стилгрид®, а в каких более эффективны камнеулавливающие барьеры?

Т.Г.: Если объект, который может быть поврежден камнепадом, небольшой и расположен у подножия склона, а сам склон при этом очень высокий и протяженный, то есть использовать драпировочную сетку будет экономически нецелесообразно, то правильнее будет установить камнеулавливающие барьеры непосредственно над защищаемым объектом. Если же речь идет про какой-то линейный объект, расположенный у подножия не очень высокого склона, то в ряде случаев будет более выгодно использовать именно драпировочные сети. И Стилгрид® среди них – один из наиболее надежных. Тем более, драпировочная сетка, в отличие от барьера, не требует регулярного обслуживания и в целом более экономична как с точки зрения материалов, так и менее сложного монтажа.





Ред.: Какие системы похожи на Стилгрид® и часто предлагаются заказчикам как более дешевые аналоги?

Т.Г.: Важно понимать разницу между аналогом, контрафактом и продукцией, выпущенной в нарушение патента Маккаферри, то есть, подделкой.

Крупные международные компании, наши зарубежные конкуренты, предлагают заказчикам свои решения. Они во многом отличаются от Стилгрид®, имеют свои особенности, сильные и слабые стороны. Мы очень редко сталкиваемся с ситуацией, когда для эффективного решения проблемы подходит и система Стилгрид®, и продукция кого-то из конкурентов. Например, наши основные конкуренты используют для драпировки сетку с четырехугольной ромбической ячейкой. Она обладает совершенно другими характеристиками по сравнению с сеткой двойного кручения. В первую очередь я имею в виду растяжение. Если мы используем Стилгрид®, значит склон нуждается в защите жесткой системой, которая максимально эффективна в зоне отрыва благодаря тому, что сетка плотно прилегает к склону и жестко удерживает все нестабильные блоки. То есть предотвращаются сами вывалы породы. В силу особенностей конструкции Стилгрид® обладает самой высокой прочностью на продавливание по сравнению с другими драпировками, что подтверждается специальными испытаниями, в частности Тестом на продавливание (англ. Punch test). Чем жёстче драпировка, тем лучше она работает в условиях статических нагрузок, которые как раз и возникают в зонах отрыва. А сетки с четырехугольной ячейкой при продавливании растягиваются сильнее, хотя и состоят из проволоки, которая сама по себе более прочная. То есть такие сетки рассчитаны на динамические нагрузки и хуже работают в условиях статических нагрузок, поскольку чем больше они растягиваются, тем больше становится карман, в котором накапливаются обломки и грунт, но при этом увеличивается и давление на сетку, что может привести к последующему растяжению вплоть до разрыва.

К сожалению, не только заказчики, но и многие проектировщики путают эти два вида сеток, результатом чего становится неэффективная защита. Нельзя смотреть только на прочность на разрыв. Хочу на это обратить особое внимание. Есть и другие, не менее важные характеристики, такие как прочность на продавливание и удлинение.

Если же говорить о копиях либо подражании конструкции Стилгрид®, то здесь особо обсуждать нечего, поскольку их примненение может быть просто опасно.





Ред.: То есть аналогов у Стилгрид® нет?

Т.Г.: Стилгрид® — это запатентовання техгнология и зарегистрированный товарный знак компании Маккаферри. Поэтому официальных аналогов быть не может. Следовательно, если кто-то производит драпировку, используя аналогичную технологию, то это подделка. С соответствующими последствиями для недобросовестного производителя. Однако мы сталкивались и с более серьезными проблемами. Причем в первую очередь они опасны для заказчиков. Я имею ввиду предлагаемые на рынке сетки с тросами, которые не вплетены в конструкцию, а прикреплены к ней каким-то иным способом. Например, продеты змейкой через ячейки. Другие умельцы наложили тросы на сетку, просто закрепив сверху анкерами. А однажды мы столкнулись с китайскими «специалистами», которые пристрелили трос к сетке металлическими кольцами, предназначенными для скрепления габионов. Они уверяли, что так трос работает в системе с сеткой. Однако сами кольца не способны выдерживать проектную нагрузку, а прочность системы в данном случае полностью сводится к прочности кольца. Поэтому очевидно, что ни в одном из этих случаев трос практически не работает в паре с сеткой и не может равномерно перераспределять нагрузки. Любая модель это покажет. Заказчики не должны верить дельцам, которые называют это более дешевыми аналогами.



Тросы наложены сверху на сетку:



Пристегнуто кольцами:



Трос прикручен проволокой:



Ред.: Как вы защищаете сетку от коррозии?

Т.Г.: Раньше применялось цинковое покрытие, а несколько лет назад мы перешли полностью на покрытие «Гальфан», это сплав цинка и аллюминия. Разница в стоимости небольшая, а надежность в два раза выше. А для агрессивных сред, например, в рудниках или ГЭС, мы предлагаем полимерное покрытие Полимак®. Это инновационное покрытие для изделий из сетки двойного кручения. Оно пришло на замену ПВХ, которое хуже работало при низких температурах, в частности, плохо переносило перепады температур. В целом покрытие Полимак® намного более устойчиво к истиранию, ультрафиолету и воздействиям химически агрессивных веществ по сравнению с ПВХ. Результаты испытаний показали, что Полимак® полностью сохраняет свои свойства при температуре до минус 35 °C. То есть конструкции с таким покрытием можно смело устанавливать и эксплуатировать в зимних условиях.
