Ключевые технологии повышения устойчивости тоннеля сверхбольшого диаметра, сооружаемого под рекой Хуанхэ щитовым способом

ВВЕДЕНИЕ

Развитие экономики и общества Китая в последнее время, в дополнение к быстрой урбанизации, увеличило спрос на автодорожные тоннели под дном рек, озер и морей. Ключом к успеху крупномасштабного проекта с огромными инвестициями и высокими рисками является технология, выбранная на этапе проектирования. В настоящее время есть три основных способа сооружения тоннелей для преодоления водных преград: траншейный (открытый); закрытый путем щитовой проходки; из погружных/опускных секций.

Широкое внедрение технологии щитовой проходки в создание автодорожных и железнодорожных тоннелей в таких городах, как Шанхай, Гуанчжоу, Нанкин и Ухань, в том числе Шанхайского [1, 2], Уханьского [3] и Нанкинского [4] тоннелей через реку Янцзы, привело к накоплению богатого опыта проектирования и строительства [5–9]. Таким образом, метод щитовой проходки стал основным выбором для тоннелей под дном рек, озер и морей.

Строительство и эксплуатация подземных сооружений имеют ограничения, связанные с условиями окружающей среды, а внезапные изменения этих условий обычно приводят к повреждениям. Например, случайная перегрузка поверхности земли над линией метро в Шанхае вызвала чрезмерную деформацию обделки тоннеля (рис. 1), что привело к растрескиванию бетона, повреждениям и сломам болтов, расхождениям стыков между секциями и проникновению воды [10]. Опасность также представляют другие строительные работы, производимые поблизости во время эксплуатации, из-за которых появляются риски, связанные с ухудшением структурных характеристик тоннелей [11–14]. Кроме того, для безопасной эксплуатации тоннелей, построенных щитовым способом, создают проблемы внутрирусловая эрозия и сезонные изменения уровня грунтовых вод (УГВ).

Рис. 1. Угрозы безопасности тоннеля метро в Шанхае, вызванные случайной избыточной нагрузкой на поверхность от наземного транспорта

Наружный диаметр тоннеля, пересекающего реку Хуанхэ (одну из самых полноводных в Китае – Ред.) в городе Цзинань на автодороге Цзинань – Хуанган составляет 16,8 м. Это самый большой диаметр по сравнению со всеми уже построенными и строящимися в Китае (да и во все мире. – Ред.) автомобильными и железнодорожными тоннелями.

На этапе эксплуатации тоннелей приходится сталкиваться с такой проблемой, как большие переменные нагрузки, в том числе из-за глубокой внутрирусловой эрозии и отложения наносов на дне реки, крупномасштабного увеличения высоты береговых дамб и сезонных изменений УГВ. Проектирование устойчивости тоннеля, проходимого щитовым способом, требует учета сочетаний геологических и экологических условий вдоль его трассы – прогнозирования неблагоприятных воздействий со стороны внешних факторов и обеспечения определенных амортизирующих свойств для облегчения ремонта и поддержания рабочих характеристик сооружения в случае ухудшения его состояния [15].

В настоящей статье анализируются механические характеристики обделки указанного тоннеля сверхбольшого диаметра в городе Цзинань, создаваемого щитовым методом, и предлагаются ключевые технологии для повышения устойчивости и обеспечения безопасности его конструкций. Полученные при данном исследовании результаты смогут помочь в строительстве не только таких сооружений, как это, но и других тоннелей, создаваемых щитовым способом для пересечения рек, озер и морей.

ОБЗОРНАЯ ИНФОРМАЦИЯ ПО ПРОЕКТУ

Обзорная информация по тоннелю, пересекающему реку Хуанхэ

Тоннель под рекой Хуанхэ на автодороге Цзинань – Хуанган соединяет центральные районы города Цзинань, расположенные по обе стороны реки. Тоннелепроходческий механизированный комплекс (ТПМК) будет запущен из рабочей шахты на северном берегу Хуанхэ (этот ТПМК является самым большим по диаметру в мире и имеет название «Шаньхэ». – Ред.). Затем он пройдет с севера на юг под водохранилищем Шушань, рекой Хуанхэ, скоростной автомагистралью Цзинань – Гуанчжоу и некоторыми другими важными сооружениями и закончит работу, выйдя в рабочую шахту на южном берегу (проходка тоннеля началась уже после написания данной статьи 1 сентября 2024 года, строительство его части под дном реки длиной 3290 м было закончено к концу того же года, а полностью завершить строительство тоннеля общей длиной 5755 м планируется к концу 2025 года. – Ред.).

План трассы тоннеля (со схематичным поперечным разрезом. – Ред.) и его продольный разрез показаны на рисунках 2 и 3 соответственно.

Рис. 2. Изображение трассы тоннеля через реку Хуанхэ в плане

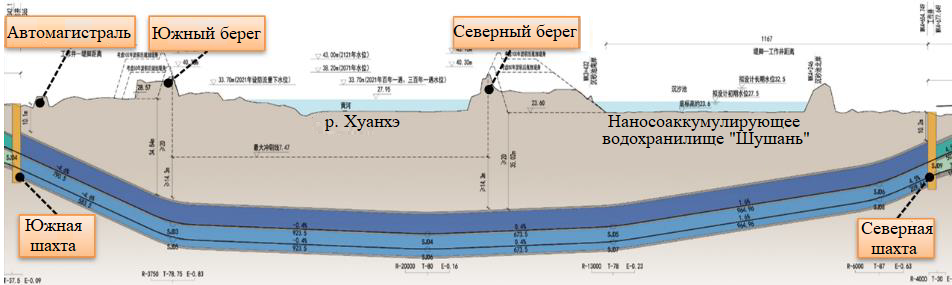

Рис. 3. Схематичный продольный разрез вдоль трассы тоннеля через реку Хуанхэ

Это шестиполосный тоннель с круглым сечением и двумя уровнями, имеющими по три полосы. Глубина его заложения от поверхности грунта составляет от 10,3 до 49,5 м. Его наружный диаметр, внутренний диаметр и ширина сегментного кольца равны 15,2, 13,9 и 2,0 м соответственно. Сегментное кольцо обделки тоннеля разделено на 12 блоков. Элементы соединены между собой с помощью наклонных болтов и смонтированы в шахматном порядке. Стандартное поперечное сечение тоннеля показано на рисунке 4.

Рис. 4. Схематичное поперечное сечение тоннеля

Геологические условия

Согласно отчету по инженерно-геологическим изысканиям ТПМК должен проходить в основном через слои илистой глины. Обнаружено также небольшое количество ила, алевритистого песка, тонкозернистого песка и окатанного гравия. Еще присутствуют известковые конкреции и сцементированный песок с илистой глиной (рис. 5, 6).

Рис. 5. Образцы керна с известковыми конкрециями (обведены красным)

Рис. 5. Образцы керна из сцементированного песка (обведены красным)

ПРИЧИНЫ БОЛЬШИХ ПЕРЕМЕННЫХ НАГРУЗОК НА ТОННЕЛЬ

Река Хуанхэ, которую в Китае называют «рекой-матушкой», характеризуется большим количеством наносов, приносимых течением сверху, что приводит к постоянному повышению речного дна и к соответствующему повышению уровня воды ниже по течению, то есть это как бы сама себя поднимающая река. Поэтому проектирование строительства тоннеля через Хуанхэ на автодороге Цзинань – Хуанган с использованием ТПМК сверхбольшого диаметра сталкивается с проблемой больших переменных нагрузок.

Глубокая внутрирусловая эрозия и отложения на дне реки

Река Хуанхэ в среднем течении протекает через Лёссовое плато, где происходит сильная эрозия грунта. В нижнем течении сток реки меньше, при этом в ее водах содержится большое количество взвешенных наносов (из-за придаваемого ими цвета Хуанхэ и получила свое название, которое в переводе означает «Желтая река». – Ред.). Согласно отчету по оценке наводнений, водохранилище Сяоланди, введенное в эксплуатацию в 1997 году, сыграло значительную роль в регулировании количеств воды и наносов, что стало приводить к более быстрому воздействию внутрирусловой эрозии по сравнению со скоростью накопления осадков на дне ниже по течению. Однако, по мере того как способность водохранилища задерживать наносы уменьшалась и, соответственно, содержание взвешенных наносов в воде ниже по течению увеличивалось, русло снова стало подвергаться значительному отложению осадков. Прогнозируется, что средняя глубина эрозии дна на участке Айшань –Лицзинь, где проходит тоннель, за 100 лет составит 18,5 м, а дно реки поднимется примерно на 9 м (поскольку теперь процессы эрозии дна и отложения на нем наносов идут параллельно, но накопление осадков происходит быстрее. – Ред.). Проблемы глубокой внутрирусловой эрозии и отложения наносов для рассматриваемого проекта тоннеля проиллюстрированы на рисунке 7.

Рис. 7. Схематичный разрез, показывающий эрозию дна реки Хуанхэ и отложение на нем наносов за 100 лет

Эрозия дна реки и отложение на нем осадков (что эквивалентно разгрузке и пригрузке соответственно) приведут к изменению глубины залегания тоннеля. Дополнительная нагрузка вызовет тенденцию к опусканию тоннеля, а чрезмерная пригрузка может легко разрушить бетон по обе стороны арок сегментных колец. Разгрузка вызовет тенденцию к подъему тоннеля, а чрезмерная разгрузка может привести к растрескиванию или даже фрагментации обделки тоннеля из-за неизбежных смещений во время подъема сегментов. Теоретически воздействия разгрузки и пригрузки на тоннель могут компенсировать друг друга. Однако из-за непредсказуемости эрозии дна реки и отложения на нем осадков вызываемые ими нарушения станут серьезной угрозой для безопасности тоннеля.

Крупномасштабное увеличение высоты береговых дамб

На основе отчетов по оценке наводнений и разрешительных документов соответствующих органов можно сделать прогноз, что из-за отложений в русле реки Хуанхэ уровень паводковых вод на участке Айшань – Лицзинь в 2121 году составит 43 м, что будет примерно на 9 м выше текущего уровня. Для обеспечения безопасности в отношении наводнений предстоит крупномасштабное увеличение высоты береговых дамб с обеих сторон реки, что будет представлять проблему для тоннеля под Хуанхэ на этапе эксплуатации. Максимальная высота над уровнем моря на южном берегу составляет примерно 10 м, на северном – около 12 м (рис. 8). Береговая дамба над трассой будущего тоннеля была впервые построена в 1890-х годах в виде каменной наброски без свайного фундамента (рис. 9). Поэтому неблагоприятное воздействие повышения нагрузки на обделку тоннеля при увеличении высоты дамб необходимо рассматривать без каких-либо скидок. Как показывает опыт, других случаев такого крупномасштабного увеличения высоты береговых дамб над действующими тоннелями, созданными щитовым способом, до сих пор не было.

Рис. 8. Схематичный разрез, показывающий крупномасштабное увеличение высоты береговой дамбы

Рис. 9. Береговая дамба над трассой тоннеля

Сезонные изменения уровня грунтовых вод

УГВ вдоль трассы тоннеля все время меняется из-за обмена между грунтовыми водами и водами Хуанхэ. Различия между уровнями грунтовых вод в разные времена года (например, в сезон дождей и в период маловодья) могут существенно меняться. Изменения УГВ приводят к последующим изменениям во внутренних усилиях в обделке тоннеля и к ее деформированию. Если уровень грунтовых вод меняется слишком сильно, то, соответственно, увеличивается воздействие окружающего грунта на обделку тоннеля, что может в результате привести к возникновению трещин или неравномерным деформациям. Поэтому на этапе проектирования необходимо учитывать влияние изменений УГВ на обделку тоннеля со сроком службы 100 лет.

КЛЮЧЕВЫЕ ТЕХНОЛОГИИ ПОВЫШЕНИЯ УСТОЙЧИВОСТИ

В целях решения проблем, связанных с большими переменными нагрузками, рассмотренными выше, было проведено несколько исследований механических характеристик обделки тоннеля под рекой Хуанхэ и были предложены ключевые технологии повышения его устойчивости.

Учет различных условий работы тоннеля при анализе усилий

В процессе проектирования рассматриваемого тоннеля учитывались воздействия больших переменных нагрузок в результате эрозии дна реки и накопления на нем осевших наносов, крупномасштабного увеличения высоты береговых дамб и сезонных изменений УГВ.

При анализе усилий принимались во внимание различные условия работы тоннеля. Например, для его участка под северным берегом для этапа строительства учитывалась комбинация нагрузок, вызванных только текущими глубиной заложения тоннеля и УГВ, тогда как для этапа эксплуатации нагрузки, вызванные текущими глубиной расположения тоннеля и УГВ, объединялись с добавочной нагрузкой, вызванной наращиванием береговой дамбы.

Для расчета внутренних усилий в обделке тоннеля использовался модифицированный рутинный метод, а для прогнозирования деформаций принимался во внимание «арочный» эффект (результат перераспределения и уравновешивания нагрузок от грунта. – Ред.).

Обделка участка тоннеля под северным берегом показала самые неблагоприятные характеристики усилий на этапе эксплуатации. Результаты расчетов (рис. 10) показали, что деформирование обделки на этапе эксплуатации после выполнения работ по наращиванию береговой дамбы будет соответствовать контрольному требованию не более чем на 3‰D, где D – наружный диаметр тоннеля.

На основе полученных результатов анализа усилий был выполнен проект армирования обделки тоннеля на данном участке.

Рис. 10. Анализ усилий и прогноз деформирования обделки участка тоннеля под северным берегом: а – изгибающие моменты; б – осевые (продольные) усилия; в – деформирование

Выбор фибробетона для улучшения механических свойств и трещиностойкости

Как показали исследования [16, 17], сталефибробетон (бетон, армированный стальными волокнами) имеет более хорошие упругие свойства в отношении трещиностойкости, сейсмостойкости и усталостной прочности, чем обычный бетон.

Характеристики материалов, выбранных для заводского изготовления, помогли определить эффективность, безопасность и надежность разных видов обделки рассматриваемого тоннеля. Чтобы преодолеть проблемы, связанные с большими переменными нагрузками, для участков, где в долгосрочной перспективе потребуются улучшенные механические характеристики и повышенная трещиностойкость, запроектировали сталефибробетонную обделку.

Улучшение соединений между элементами обделки тоннеля для повышения общей жесткости

Для повышения общей жесткости и контроля деформаций тоннеля при больших переменных нагрузках запланировали усиленные соединения между элементами обделки. Во-первых, между сегментными кольцами запроектировали по 34 штыря. Во-вторых, количество соединительных болтов между кольцами увеличили в два раза – с 34 до 68. Распределение штырей и соединительных болтов показано на рисунке 11. Наконец, в сегментные кольца, для которых в долгосрочной перспективе ожидались дополнительные большие нагрузки, запланировали встроить стальные закладные пластины, а затем приварить к ним другие стальные пластины для повышения деформационной стойкости соединений сегментов (рис. 12).

Рис. 11. Распределение штырей и болтов для соединения сегментных колец между собой

Рис. 12. Схема сварки стальных пластин для соединения блоков внутри сегментного кольца

ВЫВОДЫ И РЕКОМЕНДАЦИИ

Проект тоннеля под рекой Хуанхэ в городе Цзинань на автодороге Цзинань – Хуанган столкнулся с такими проблемами, как большие переменные нагрузки на этапе эксплуатации в результате глубокой эрозии дна реки и отложения на нем наносов, масштабного повышения береговых дамб и сезонных изменений УГВ. В представленной работе были проанализированы воздействия больших переменных нагрузок на обделку данного тоннеля и рассмотрены предложенные ключевые технологии для повышения устойчивости сооружения. На основе результатов проведенного анализа были сделаны следующие выводы и даны следующие рекомендации.

1. Большие переменные нагрузки могут вызывать резкие изменения в условиях среды, окружающей тоннели, пройденные щитовым способом, что потенциально может приводить к постоянным нарушениям в облицовке этих сооружений и представлять угрозу для их безопасности.

2. Для повышения устойчивости тоннеля под рекой Хуанхэ при анализе усилий в его конструкциях важно учитывать сложные эксплуатационные условия. Эффективным подходом может быть применение обделки из сталефибробетона и усиление соединений элементов обделки.

3. Рассмотренные ключевые технологии для повышения устойчивости могут применяться и для других тоннелей, строящихся щитовым способом, если они подвергаются и/или будут подвергаться воздействиям других типов больших переменных нагрузок.

-

Автор выражает благодарность таким специалистам, как Чжуинь Вэнь, Гуанмин Ю, Чжуцзинь Цзян и Нянь Лю, работающим в компании «Шанхайский муниципальный инженерно-проектный институт», за их руководство и сотрудничество при проведении исследований по тоннелю под рекой Хуанхэ в городе Цзинань на дороге Цзинань – Хуанган на этапе проектирования, а также хотел бы выразить признательность за финансовую поддержку со стороны проекта Dawn/«Рассвет» (№ K2022K127) компании «Шанхайский муниципальный инженерно-проектный институт».
