Радары учатся все лучше видеть сквозь стены

Авторы
Ананко Виктор НиколаевичГлавный редактор журнала «ГеоИнфо»

Во многих странах, например в Англии, Германии, США, России, Южной Корее, уже разработаны компактные радиолокационные приборы (радары), снабженные аккумуляторами, которые могут в буквальном смысле видеть сквозь стены.

Принцип их действия таков. Прибор плотно прислоняют к стене или устанавливают на неподвижном штативе на некотором расстоянии от исследуемого объекта. С помощью перепада напряжения в передатчике генерируются сверхкороткие импульсы радиоволн в диапазоне частот 1-10 гигагерц (Ггц), которые направляются сквозь стену в исследуемое помещение. Если бетонная или кирпичная стена не пропитана влагой, не обшита металлом и не толще 40 см (хотя появляются все новые радары, "пробивающие" все более толстые стены), то радиоволна может пройти путь до 20 м и даже больше, отражаясь по дороге от границ между средами с разными электрофизическими свойствами. Отраженные волны возвращаются и улавливаются приемным устройством радара. При этом измеряется время пробега радиоволны туда и обратно (на уровне наносекунд), которое зависит от расстояния до отражающего объекта. Сила (амплитуда) принятого сигнала видна на записи прибора (радарограмме) в виде разной интенсивности серых оттенков или разных цветов.

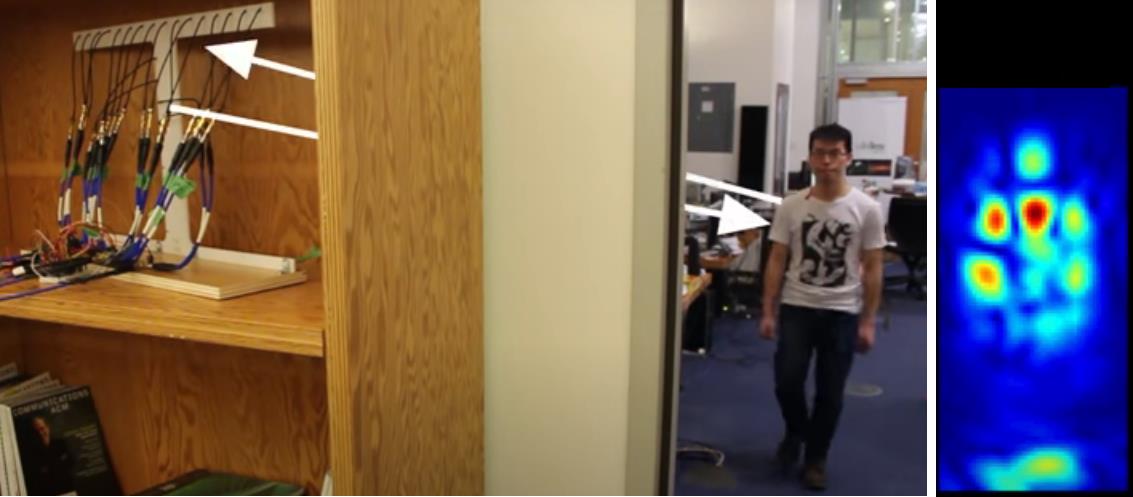

Принцип работы радиолокационных систем, видящих сквозь стены
Принцип работы радиолокационных систем, видящих сквозь стены



Существуют современные программные средства, которые могут отфильтровать все или почти все ненужные сигналы и усилить нужные в зависимости от решаемых задач, а затем выдать запись волновой картины, которую может прочитать опытный интерпретатор.

С помощью таких радаров уже удается нарисовать план внутренних помещений, находясь снаружи, с точностью до 2 см. Но людей, особенно неподвижных, эти приборы видят сквозь стены гораздо хуже. Поначалу они могли заметить только движущихся людей (в том числе движения грудной клетки при дыхании или дрожащие руки), да и то с трудом.

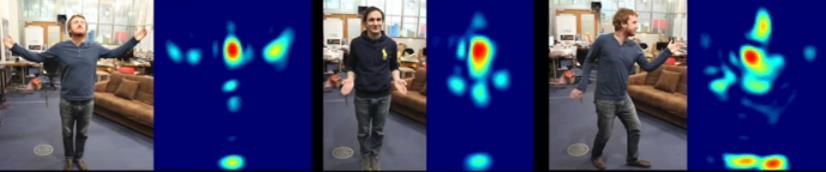

Но исследователи пытаются с помощью новейшего программного обеспечения и компьютерных нейронных сетей "научить" системы радиовидения распознавать позы и действия людей - сначала по изображениям в видимом свете, а потом по синхронно записанным радарограммам. И уже действительно появились радары, способные неплохо видеть сквозь стены то, чем занимаются люди во многих ситуациях. Правда, пока на доработанных "обученными" радарами изображениях получаются не фотографически точные изображения людей, а их модели, состоящие из палочек, как на детских рисунках.

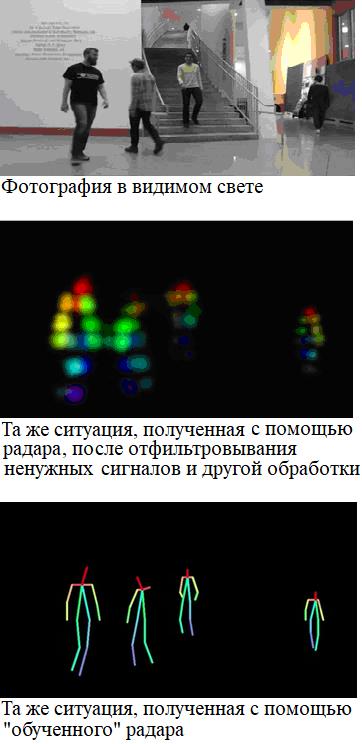

Получение изображений людей через стену с помощью "обученного" радара
Получение изображений людей через стену с помощью "обученного" радара



Такого рода радары могут использоваться при поиске людей под завалами после взрывов и землетрясений, под лавинами, за стенами зданий при пожарах, при поиске беглых преступников или террористов, для ориентирования в абсолютной темноте и т.д. Их можно применять даже для постоянного наблюдения за одинокими пожилыми людьми, измерения их пульса, частоты дыхания и автоматического вызова скорой помощи в случае необходимости.
