Культура графического оформления: ансамбль спектров

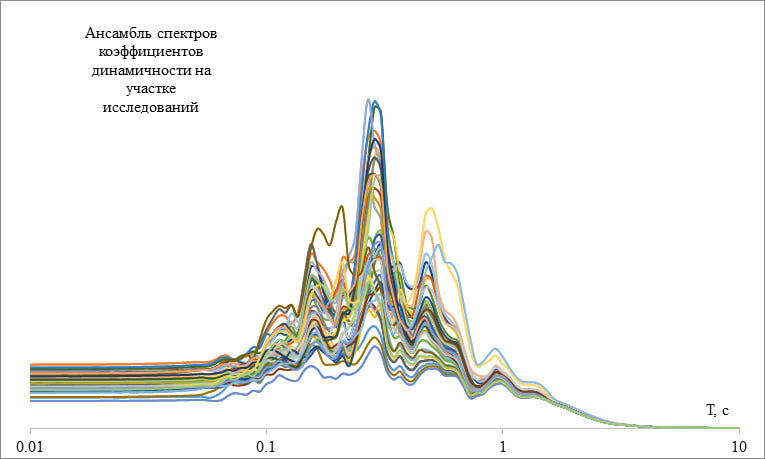

Рисунок 1 — Ансамбль спектров коэффициента динамичности (СКД)

Если при работах по сейсмическому микрорайонированию вы проводите расчёты сейсмических воздействий на большом количестве (свыше 10-15) расчетных толщ, то имеет смысл показывать всю совокупность спектров коэффициента динамичности (СКД) не в виде ансамбля (как показано на рисунке 1), а в некой статистической обработке (рисунки 1 и 2).

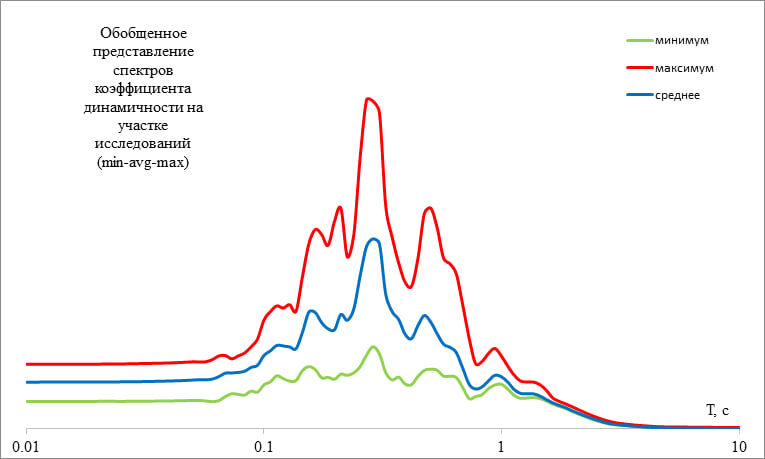

Рисунок 2 — Первый (простой) вариант визуализации ансамбля СКД

Первый вариант (рисунок 2) предусматривает отображение минимального, максимального и среднего арифметического значений по каждому отсчёту периода со всей совокупности полученных СКД у вас на руках. Первый приходящий в голову вариант представления массива данных.

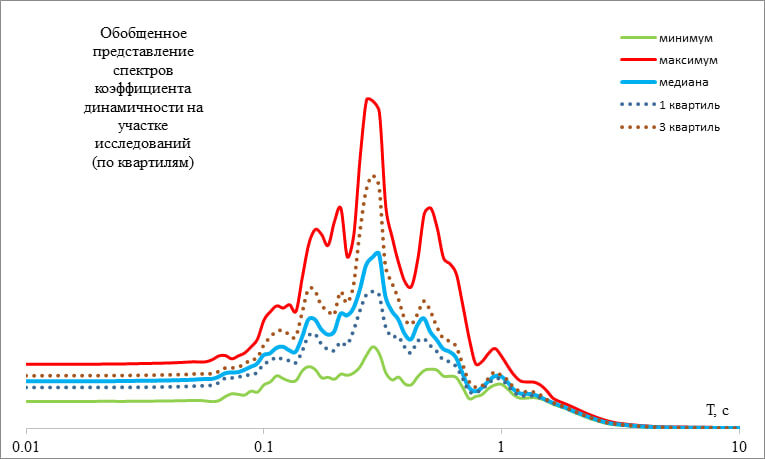

Рисунок 3 — Второй (подробный) вариант визуализации ансамбля СКД

Второй вариант (рисунок 3) — а-ля статистическая визуализация структуры распределения (в квартилях) значений коэффициента динамичности по каждому отсчёту периода во всей совокупности полученных СКД у вас руках. Даёт более полное представление, нежели вариант на рисунке 2.

Помимо квартилей можно обозначить, к примеру, 95%-ый уровень значений искомого параметра от максимальных значений.

Всё это легко и непринужденно делается стандартными средствами Excel’я, тратится на 10-15 минут больше привычного. С непривычки.

P.S. Таким же образом можно визуализировать и другие ряды и массивы геофизических данных.
