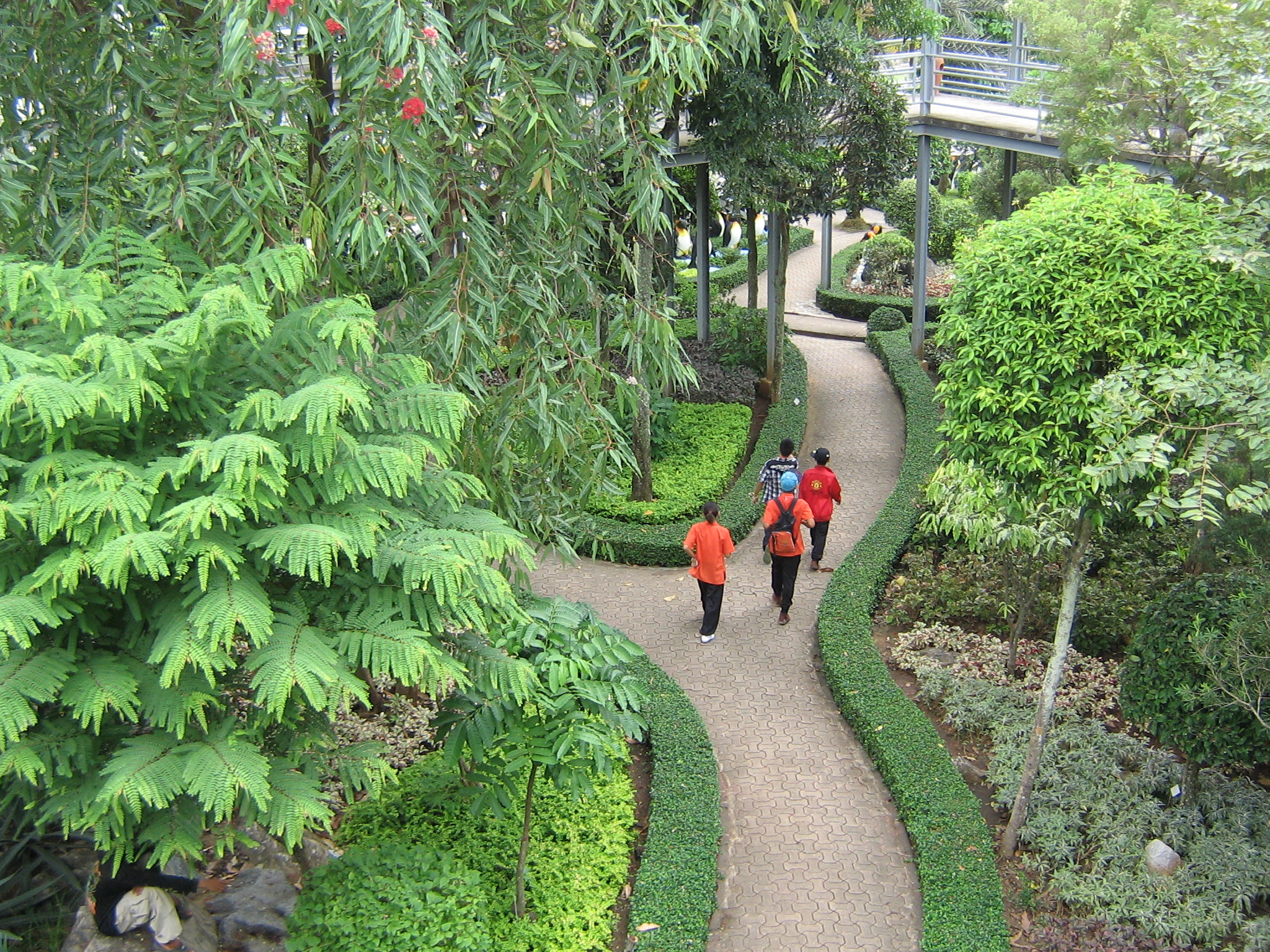

Автор фото: Аптикаева Г.Ф.
Экология и климат

Города-губки. Учимся у природы


«Город-губка» – это новая модель строительства или модернизации городов для борьбы с наводнениями и улучшения экологической инфраструктуры, предложенная в Китае в начале XX века, а теперь взятая на вооружение в очень многих мегаполисах мира. Конечно, ее элементы использовались при градостроительстве и раньше. Но полная реализация новой модели предполагает имитацию естественного круговорота воды в пределах целого города за счет устойчивой дренажной системы в масштабе всей его территории. Атмосферные осадки в такой системе не сбрасываются в водные объекты через ливневую канализацию, а на большой площади захватываются «губчатыми телами» – почвой, растениями и городскими водоемами, которые потом отдают эту воду за счет испарения в жаркую погоду и охлаждают воздух. Часть дождевой воды по возможности накапливается, сохраняется, очищается и используется для городских нужд. Предлагаем читателям ознакомиться с кратким обзором на эту тему из доступных источников.





В естественной среде дождевая вода впитывается почвой и всасывается растениями, попадает в водоемы, а затем испаряется и охлаждает воздух, поэтому люди так комфортно чувствуют себя в лесу или на зеленом берегу (рис. 1). Но в городах вода не может проникнуть через асфальт, бетон, сталь и стекло (рис. 2) и попадает в ливневую канализацию, откуда безвозвратно выводится в водные объекты, загрязняя их. Из-за этого во время сильных и продолжительных дождей (или активного снеготаяния) в городах случаются наводнения, а в сухую погоду особенно тяжело переносится жара (рис. 3). И это особенно актуально в условиях современных изменений климата с ростом температуры и количества осадков, когда имеющиеся системы ливневой канализации уже не справляются с потоками попадающей в них воды.



Рис. 1. Круговорот воды в природе [16]
Рис. 1. Круговорот воды в природе [16]



Рис. 2. «Серая» инфраструктура города [17]
Рис. 2. «Серая» инфраструктура города [17]





Рис. 3. То наводнение, то засуха в Китае [4, 27]
Рис. 3. То наводнение, то засуха в Китае [4, 27]



Поэтому профессор Пекинского университета Кунцзян Юй (Kongjian Yu) предложил вместо очень дорогого переустройства и расширения систем ливневой канализации строить новые или модернизировать существующие города или их районы таким образом, чтобы они начали функционировать «как губки».

Концепция «городов-губок» основана прежде всего на устойчивой дренажной системе за счет «зелено-голубой» инфраструктуры, то есть на использовании ландшафтных решений – на создании и увеличении площадей и количеств таких биодренажных систем, как озелененные крыши и фасады зданий (рис. 4), дождевые сады вдоль дорог, газоны, скверы, бульвары, парки (рис. 5), а также на устройстве городских водоемов, искусственных водно-болотных угодий, фильтрационных бассейнов и т. д. Более того, могут создаваться водопроницаемые покрытия дорог и тротуаров (рис. 6 –10).





Рис. 4. Озелененные крыша и фасад в Германии [13, 14]
Рис. 4. Озелененные крыша и фасад в Германии [13, 14]





Рис. 5. «Парки-губки» в Шанхае и в провинции Хайнань (Китай) [18, 21]
Рис. 5. «Парки-губки» в Шанхае и в провинции Хайнань (Китай) [18, 21]



Рис. 6. Дорожка, вымощенная дренажным бетоном [5]
Рис. 6. Дорожка, вымощенная дренажным бетоном [5]



Рис. 7. Дорожка, вымощенная водопроницаемым покрытием Porous Pave из переработанной старой резины, гранитного заполнителя и жидкого связующего [7]
Рис. 7. Дорожка, вымощенная водопроницаемым покрытием Porous Pave из переработанной старой резины, гранитного заполнителя и жидкого связующего [7]



Рис. 8. Дорожки, вымощенные водопроницаемым кирпичом [6]
Рис. 8. Дорожки, вымощенные водопроницаемым кирпичом [6]



Рис. 9. Дорожка, вымощенная тротуарной плиткой, уложенной на песок (вода проникает через стыки между плитками) [2]
Рис. 9. Дорожка, вымощенная тротуарной плиткой, уложенной на песок (вода проникает через стыки между плитками) [2]



Рис. 10. Дорожка, вымощенная водопроницаемой плиткой «ЛУЖИНЕТ» [27]
Рис. 10. Дорожка, вымощенная водопроницаемой плиткой «ЛУЖИНЕТ» [27]



При системном подходе все это поможет создать необходимый круговорот воды в масштабе всего города и решить его экологические проблемы – справиться с наводнениями, засухой, сильной жарой, нехваткой воды и загрязнением водоемов, а также увеличить биоразнообразие, количество и красоту природных ландшафтов в пределах мегаполисов.

Методы поглощения, фильтрации, хранения и очистки дождевой воды в «городе-губке» позволяют не выводить ее за пределы города через ливневую канализацию, а полностью использовать для создания условий, комфортных для проживания, работы и отдыха. Это помогает избегать наводнений во время сильных дождей и при этом сохранять влагу, которая будет испаряться и охлаждать воздух при жаркой погоде. Кроме того, можно собирать, накапливать и очищать дождевую воду (например, в подземных резервуарах, рис. 11), чтобы затем использовать ее для орошения в сухую погоду, для технических и бытовых нужд и т. д. Но все же в «городах-губках» не придется строить такие гигантские и безумно дорогие противопаводковые коллекторы, спасающие города в сезоны дожей и тайфунов, как, например, в Японии (рис. 12)



Рис. 11. Пример системы для сбора, очистки, хранения и использования дождевой воды [19]
Рис. 11. Пример системы для сбора, очистки, хранения и использования дождевой воды [19]



Рис. 12. Крупнейший в мире подземный противопаводковый коллектор в японском городе Касукабе, представляющий собой гигантскую разветвленную систему тоннелей и резервуаров размером с восьмиэтажные дома для сбора воды во время разливов рек из-за сильных ливней и тайфунов с ее последующей перекачкой в реку Эдо [20]
Рис. 12. Крупнейший в мире подземный противопаводковый коллектор в японском городе Касукабе, представляющий собой гигантскую разветвленную систему тоннелей и резервуаров размером с восьмиэтажные дома для сбора воды во время разливов рек из-за сильных ливней и тайфунов с ее последующей перекачкой в реку Эдо [20]



Таким образом, основные цели превращения городов в гигантские «губки» – это смягчение экстремальных погодных условий и предотвращение связанных с ними стихийных бедствий.

Активнее всего модели «городов-губок» развивают в Китае и Германии, но постепенно к этой технологии подключаются и в других странах (в США, Канаде, Перу, Австралии, Сингапуре, Кении, Бангладеш и пр.).

В столице Германии Берлине уже более 18 тысяч крыш и множество фасадов прекрасно озеленены. То же наблюдается и во многих других немецких городах (см. рис. 4).

В Китае концепцию «городов-губок» начали реализовывать с 2000 года, но наводнение в Пекине 21 июля 2012 года (когда погибло 79 человек, пострадало более 1,6 млн человек, было разрушено более 8,2 тыс. домов, эвакуировано почти 57 тыс. человек, а общий ущерб составил более 10 млрд юаней, или 1,6 млрд долларов США) побудило высшие власти вывести эту концепцию на уровень общенациональной политики. Китайский институт строительных стандартов и исследований создал cтандартную систему проектирования и строительства «городов-губок». Началось с крупных пилотных проектов в 16 китайских городах в 2015 и 2016 годах. На них в сумме было выделено 12 млрд долларов. К 2030 году планируется превратить в «губки» 80% городских районов в мегаполисах с «повторным» использованием до 70% дождевой воды, на что в сумме уйдет 230 млрд долларов (на одну пятую – за счет государства, а в остальном – за счет средств от частных инвесторов). Сейчас эту технологию применяют уже более чем в 30 городах Китая, включая Шэньчжэнь, Тяньцзинь, Пекин, Ухань, Сямынь, Чунцин, Харбин, Линган, Шанхай и провинцию Хайнань (см. рис. 5, рис. 13).



Рис. 13. Город Санья на китайском острове Хайнань (автор фото: Аптикаева Г.Ф.)
Рис. 13. Город Санья на китайском острове Хайнань (автор фото: Аптикаева Г.Ф.)



Но даже тем мегаполисам, которые не испытывают слишком больших проблем от неблагоприятных изменений климата или резких изменений погодных условий, было бы полезно изучить и использовать на практике возможности природных экосистем сохранять температурный баланс и такой ценный ресурс, как дождевая вода, создавая полезную для городской экологии «сине-зеленую» инфраструктуру.

Кстати, старую часть Зеленоградского административного округа города Москвы, которая начала строиться еще в конце 1960-х годов, вполне можно было бы отнести к «городам-губкам». Это уникальный случай в истории советского градостроительства. Здесь широко озелененные жилые кварталы, улицы, площади, фонтаны и предприятия перемежаются с рощами, лесами, прудами, озерами и ручьями.



Рис. 14. «Старый город» Зеленоградского административного округа города Москвы. Вид из окна жилого дома (автор фото: Аптикаева Г.Ф.)
Рис. 14. «Старый город» Зеленоградского административного округа города Москвы. Вид из окна жилого дома (автор фото: Аптикаева Г.Ф.)



Рис. 15. Благоустроенный для прогулок лес в самом центре «Старого города» Зеленоградского административного округа города Москвы. Вид из окна жилого дома (автор фото: Аптикаева Г.Ф.)
Рис. 15. Благоустроенный для прогулок лес в самом центре «Старого города» Зеленоградского административного округа города Москвы. Вид из окна жилого дома (автор фото: Аптикаева Г.Ф.)



При правильном выполнении инженерных изысканий для анализа участков, тщательном проектировании, ответственном подборе растений и пр. биодренажные системы («губки») могут хорошо функционировать даже в районах с холодным климатом. Это принесет массу пользы для хорошего настроения и здоровья жителей.

Отметим, что в ближайшее время редакция журнала «Геоинфо» планирует опубликовать ряд переводных статей по поводу развития и практического применения концепции «городов-губок».
