№2. Как мы проектируем приборы: от математической модели к готовому изделию

В прошлом посте я рассказала, кто мы и откуда. Теперь — о главном: как мы работаем.

Как мы работаем

12 лет в математическом моделировании кое-чему меня научили: если ты можешь посчитать изделие до того, как оно попадёт в производство, — считай. Не важно каким способом: на коленке, на листочке, в Excel, в новомодном софте. А лучше использовать все методы сразу, для уверенности.

Давно известный факт. Переделывать железо долго, дорого и глупо.

Мы перенесли этот подход на всю линейку приборов ПВН.

Как это выглядит на практике. Ещё до того, как нарисована первая 3D-модель, мы строим «цифровой двойник» будущего прибора. Звучит, конечно, круто, но на самом деле это лишь программная связка расчётных моделей всех жизненно важных систем нашего изделия.

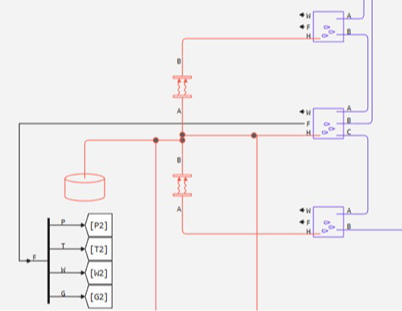

Связка тепловых моделей

В Ansys мы считаем напряжённо-деформированное состояние станины: где прогнётся, где будет концентратор напряжений, как поведёт себя рама под максимальной нагрузкой. И в статике, и в динамике.

Турбулизация потока в гидравлической системе

В Fluent моделируем течение жидкости в гидравлической системе: где образуется застойная зона, где пузырь воздуха испортит жёсткость нагружения, как будет распределяться температура в термокамере.

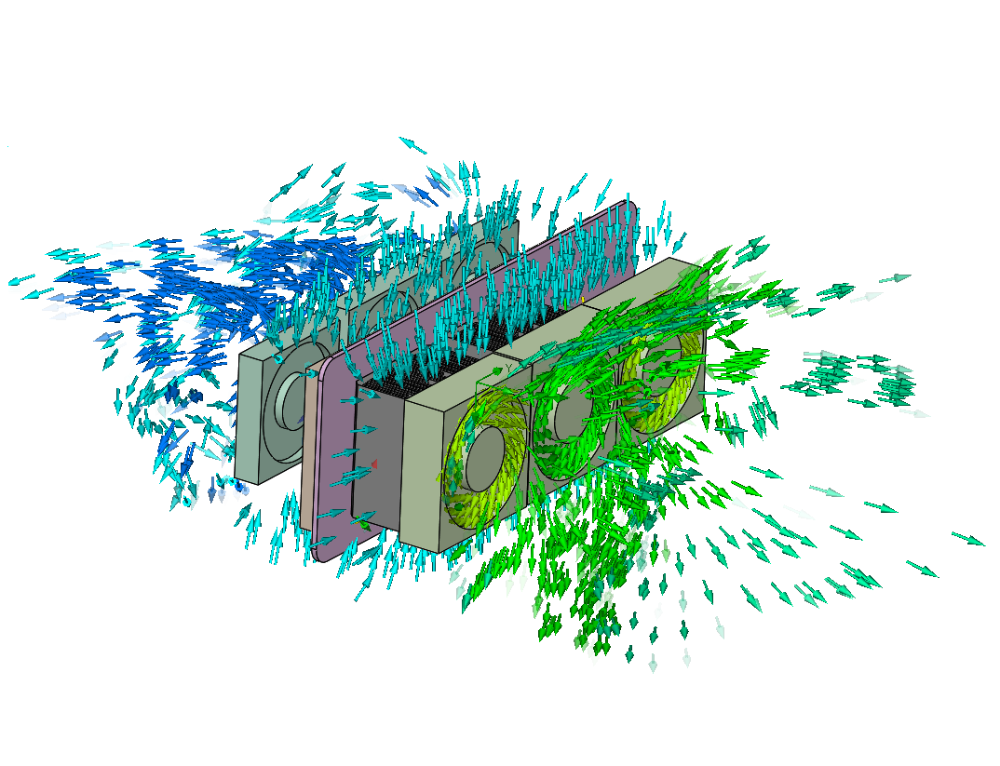

Визуализация течений в системе охлаждения

Параллельно в MatLab и Simulink собираем алгоритмы управления: как поведёт себя ПИД-регулятор, какая будет реакция на ступенчатое воздействие, уйдёт ли система в резонанс.

Только когда модель показывает, что всё работает корректно, мы передаём её конструкторам. Дальше — опытный образец, тензометрия, тепловые испытания, сравнение с расчётом. Если расхождение больше допустимого — возвращаемся в модель и ищем причину. Если меньше — подписываем протокол и запускаем в производство.

Что это даёт.
Мы исключаем «детские болезни» ещё на этапе математического моделирования — до того, как прибор попадает в лабораторию к заказчику.
Мы гарантируем повторяемость: два прибора, выпущенные с разницей в год, работают одинаково, потому что изготовлены по одной верифицированной модели.
Когда лаборатория проходит аккредитацию, мы можем документально подтвердить, что метрологические характеристики заложены в конструкцию расчётом. Все исходные данные предоставляем по запросу.

Да, это требует времени и компетенций. Но это дело привычки. И альтернативы этому подходу, если честно, я не вижу: сделать точный прибор без расчёта можно, а вот сделать его воспроизводимым и предсказуемым — вряд ли.

Сейчас я готовлю статью «Системное моделирование как инструмент определения технического облика геотехнических изделий», где подробно опишу все методы и инструменты, результаты, которые получаются. Там не про конкретный прибор, а про сам метод — с примерами расчётных сеток, графиков сходимости и сравнения прогноза с экспериментом. Если интересно — оставайтесь с нами.
