Контроль состояния бортов карьера и точный подсчёт объёмов вскрышных работ – задачи, от решения которых напрямую зависят безопасность персонала и экономическая эффективность горнодобывающего предприятия. Традиционные методы геодезических измерений всё чаще уступают место технологиям лазерного сканирования, способным охватить весь объект целиком и зафиксировать малейшие изменения его геометрии.
В статье рассматривается, как отечественная платформа nanoCAD Облака точек позволяет выстроить замкнутый цикл цифрового мониторинга карьера: от импорта и обработки данных наземных и дроновых LiDAR-сканеров – до автоматизированного сравнения с проектной моделью и расчёта объёмов по фактическому рельефу.
Практический опыт специалистов компании «АйДиТи» показывает, что применение этого инструмента существенно сокращает время анализа, снижает влияние человеческого фактора и даёт горным инженерам надёжную основу для оперативных и стратегических решений.
Также в концовке статьи приведено экспертное мнение специалиста в рассматриваемой области – Максима Баборыкина (Университет Сириус).
Для повышения точности, безопасности и эффективности производственных процессов современные горнодобывающие предприятия всё чаще обращаются к технологиям лазерного сканирования и цифрового моделирования. Одной из ключевых задач при эксплуатации карьеров является оперативный мониторинг состояния бортов и корректный расчет объемов вскрышных работ. Решение этой задачи стало значительно проще с появлением специализированного программного обеспечения nanoCAD Облака точек – отечественной платформы для обработки и анализа данных лазерного сканирования.
Рассмотрим ключевые этапы применения этого ПО в условиях реальных горных работ.

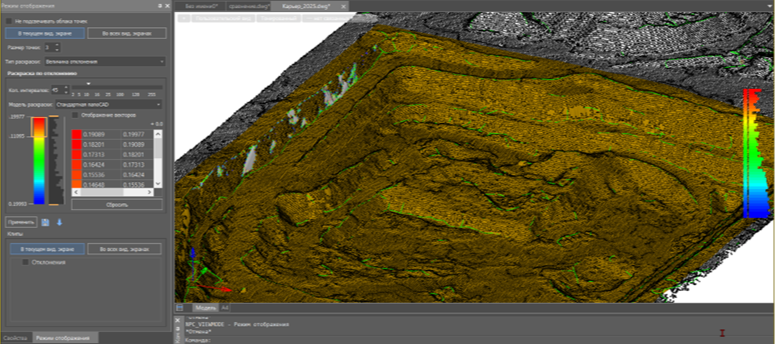

3D-визуализация карьера в nanoCAD Облака точек: цветовое отображение отклонений от проектного положения
Первый этап цифрового мониторинга – загрузка данных, полученных с наземных или дроновых LiDAR-сканеров. Программа nanoCAD Облака точек поддерживает популярные форматы (LAS, LAZ, PTS и другие), обеспечивая быстрый импорт даже многомиллионных облаков точек. Встроенные инструменты программы позволяют:
Это исключает необходимость использовать сторонние программы и ускоряет переход к анализу.

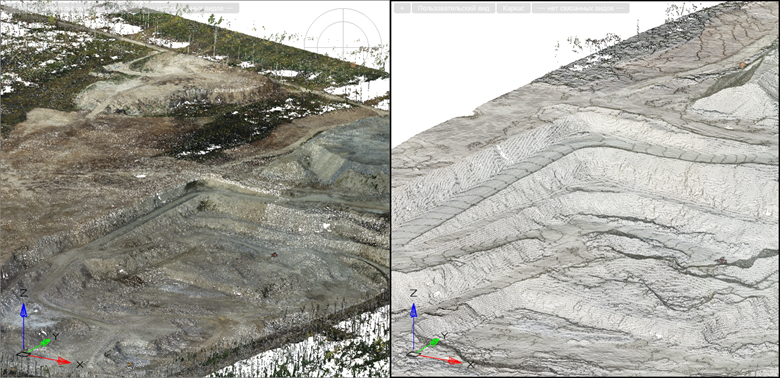

Исходное облако и результат прореживания облака в nanoCAD Облака точек

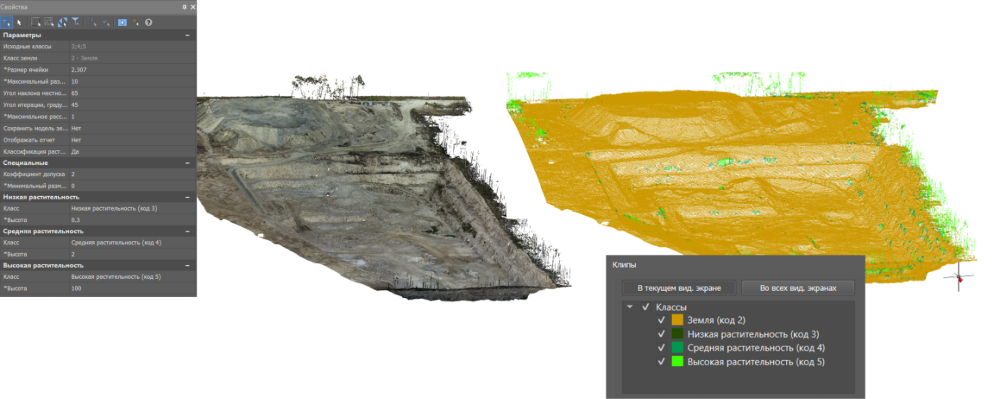

Интерфейс nanoCAD Облака точек с загруженным облаком точек и панелью инструментов для автоматической классификации облака
Оценка устойчивости откосов – критически важная задача для предотвращения обрушений. В nanoCAD Облака точек реализованы инструменты детального анализа геометрии бортов:
Благодаря этим возможностям специалист может визуально и количественно определять зоны риска: участки с чрезмерным уклоном, признаками деформации или эрозии, что позволяет принимать превентивные меры, не допуская аварийных ситуаций.

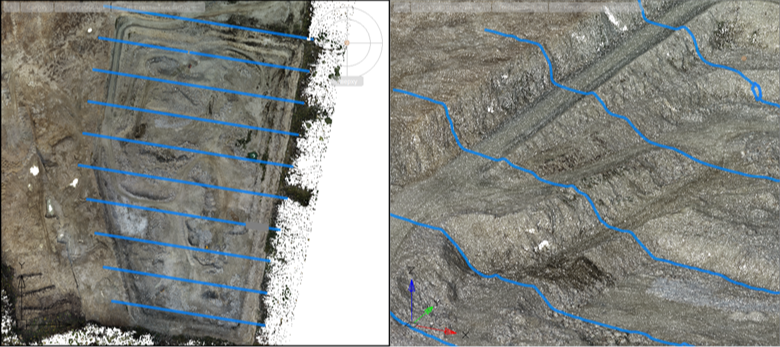

Построение сечений с целью анализа уклонов бортов карьера
Для эффективного управления горными работами следует постоянно сопоставлять фактическое состояние карьера с проектной документацией. nanoCAD Облака точек предоставляет инструменты автоматического совмещения моделей, генерации карты расхождений – с цветовой шкалой, получения статистики по максимальным и минимальным отклонениям.
Такой подход делает возможным не только контроль соответствия технологии, но и оперативную коррекцию планов вскрыши.
Цветовое кодирование поверхности позволяет мгновенно идентифицировать зоны риска – например, участки с аномальными уклонами или смещениями.

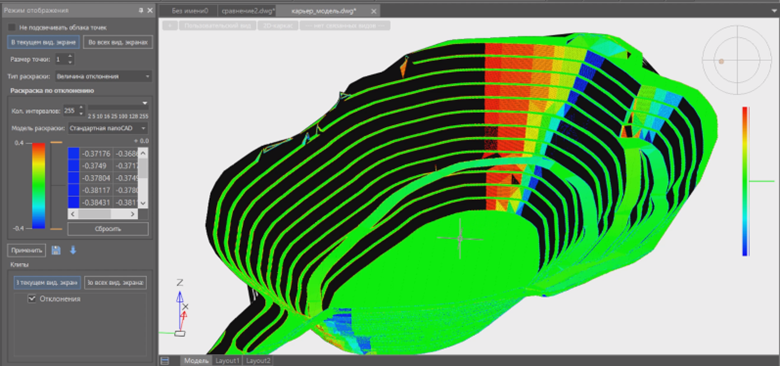

Карта отклонений: сравнение проектной модели и фактического облака точек
Автоматизированный расчет объемов – еще одно ключевое преимущество технологии облаков точек. В отличие от интерполяции по рекой сети точек, метод, реализованный в nanoCAD Облака точек, использует полную информацию о рельефе. Процедура включает:

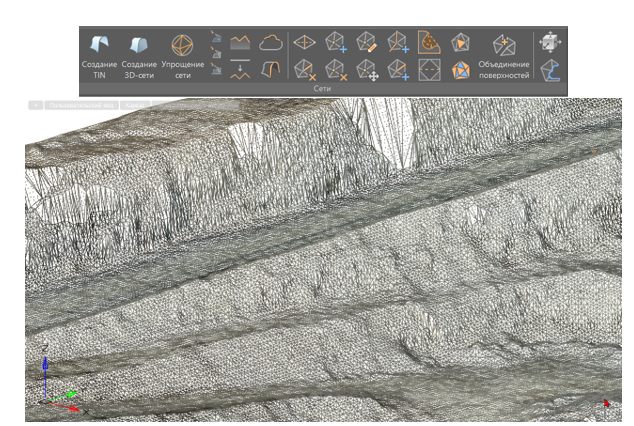

Панель инструментов для создания и редактирования поверхности в nanoCAD Облака точек. Поверхность TIN по данным облака точек

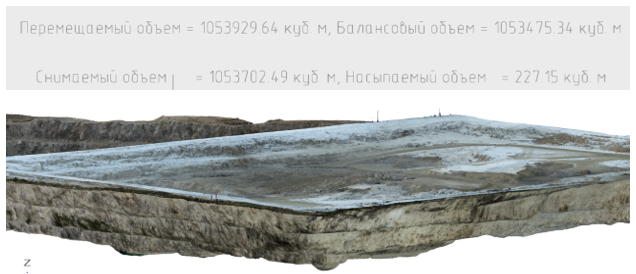

Расчет объемов между двумя поверхностями
Наряду с выполнением расчета объема между моделями программа nanoCAD Облака точек предоставляет возможность провести расчет объема по заданным границам. Этот функционал прежде всего востребован при контроле буровзрывных работ и планировании этапов вскрыши.

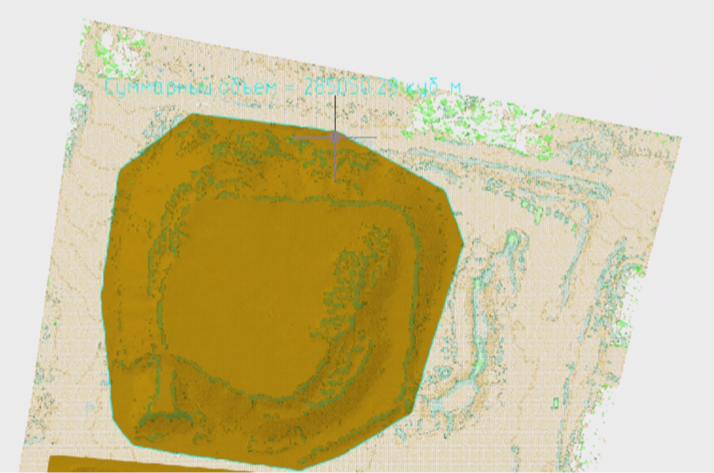

Расчет объема вскрыши в программе nanoCAD Облака точек
Цифровизация открытых горных работ – это намного больше, чем очередной тренд. Это реальная потребность. Незаменимым инструментом ее воплощения становится программа nanoCAD Облака точек – не просто средство обработки точечных данных, а полноценная платформа цифрового контроля. Благодаря интуитивному интерфейсу и интеграции с экосистемой nanoCAD решение успешно применяется на предприятиях по всей России.
В условиях роста требований к безопасности, экологичности и экономической эффективности применение подобных решений становится стратегическим преимуществом для любого предприятия. А для горнодобывающих компаний, стремящихся к точности, прозрачности и цифровой зрелости, такой подход не просто выгоден – он объективно необходим.
МАКСИМ БАБОРЫКИН
Университет Сириус, к.г.-м.н.
Современные горнодобывающие предприятия стоят перед вызовом: повысить безопасность, точность и экономическую эффективность производственных процессов. Один из путей решения – внедрение цифровых технологий, в частности, лазерного сканирования и 3D‑моделирования. Давайте рассмотрим, как отечественное ПО nanoCAD «Облака точек» помогает решать ключевые задачи при эксплуатации карьеров: мониторинг состояния бортов и расчёт объёмов вскрышных работ.
Почему это актуально?
Эксплуатация карьеров сопряжена с рисками деформации и обрушения бортов, отклонения от проектных параметров и неточности в оценке объёмов вскрыши, ведущие к перерасходу ресурсов. При этом традиционные методы мониторинга и подсчёта объёмов зачастую трудоёмки и менее точны. Цифровизация позволяет:
· оперативно получать данные о состоянии объекта;
· выявлять зоны риска на ранних стадиях;
· точно рассчитывать объёмы вскрышных работ;
· принимать обоснованные управленческие решения.
Ключевые этапы применения на практике
На первом этапе в программу загружаются данные с наземных или дроновых LiDAR‑сканеров. Встроенные инструменты при этом позволяют обрезать и подчищать облако точек, удалять шумы, классифицировать точки по заданным критериям; и решать еще множество других задач, что исключает необходимость использования сторонних программ и ускоряет переход к анализу.
Оценка устойчивости откосов – критически важная задача для предотвращения аварий. nanoCAD «Облака точек» также предоставляет инструменты для детального анализа геометрии бортов: построение профилей в заданных сечениях; сравнение облака точек с проектной моделью; сопоставление данных за разные периоды времени (выявление динамики изменений).
Цветовое кодирование поверхности позволяет мгновенно идентифицировать зоны риска: участки с аномальными уклонами, смещениями, признаками деформации или эрозии. Это даёт возможность принимать превентивные меры до возникновения аварийных ситуаций.
Практическая польза для отрасли
Данные лазерного сканирования – облака точек могут существенно повысить уровень безопасности на горнодобывающих предприятиях. Благодаря этой технологии специалисты имеют возможность заблаговременно выявлять потенциально опасные зоны – например, участки с риском обрушений (обвально-оползневые процессы). Раннее обнаружение таких участков позволяет своевременно принимать управленческие решения по компенсирующим мероприятиям и минимизировать вероятность аварий, что напрямую способствует защите персонала и оборудования.
Не менее значимый эффект от использования данных лазерного сканирования – существенное повышение скорости проведения инженерно‑геодезических/ маркшейдерских работ. Автоматизированный расчёт объёмов горных пород исключает влияние человеческого фактора и заметно снижает погрешность измерений. Это даёт возможность получать максимально достоверную информацию о состоянии месторождений и объёмах добываемых ресурсов, что критически важно для корректного планирования производственных процессов и формирования отчётности.
В целом цифровизация открытых горных работ – это объективная необходимость. Лазерное сканирование в совокупности с программным обеспечением, в частном случае nanoCAD, выступает не просто как инструмент относительно быстрого получения данных, но и как инструмент обработки данных, в виде полноценной платформы цифрового контроля, отвечающего современным требованиям к безопасности, экологичности и экономической эффективности.
Для горнодобывающих компаний, стремящихся к цифровой зрелости, внедрение таких решений становится стратегическим преимуществом. Оно позволяет не только повысить точность и прозрачность производственных процессов, но и минимизировать риски, обеспечивая устойчивое развитие в долгосрочной перспективе.
